Elektrolizer soli Limpido XC60 ORP Redox do 60 m³
Opis
Elektrolizer soli Limpido XC60 ORP z pomiarem Redox do basenu 60 m³
Limpido XC60 ORP to inteligentny elektrolizer soli przeznaczony do automatycznej dezynfekcji wody w basenach o pojemności do 60 m³. Urządzenie wytwarza chlor bezpośrednio z soli rozpuszczonej w wodzie, a dzięki sondzie Redox automatycznie steruje jego produkcją w zależności od aktualnego zapotrzebowania wody na dezynfekcję.
Pomiar potencjału ORP pozwala ograniczyć zarówno niedostateczną, jak i niepotrzebnie długą produkcję chloru. System kontroluje również temperaturę, prawidłowy przepływ przez komórkę oraz właściwe zasolenie wody. Przezroczysta, podświetlana komórka umożliwia łatwą kontrolę pracy urządzenia.
Najważniejsza korzyść: sonda Redox mierzy potencjał oksydacyjno-redukcyjny wody, a Limpido XC60 ORP automatycznie uruchamia lub zatrzymuje produkcję chloru, pomagając utrzymać skuteczną dezynfekcję basenu.
Najważniejsze zalety Limpido XC60 ORP
- przeznaczony do basenów o pojemności do 60 m³,
- automatyczna produkcja chloru metodą elektrolizy soli,
- sonda Redox/ORP w zestawie,
- automatyczne sterowanie produkcją chloru według pomiaru ORP,
- tryb REG dopasowujący pracę elektrolizera do ustawionego progu Redox,
- roztwór wzorcowy ORP 650 mV do kalibracji sondy,
- zalecane zasolenie wody wynoszące 3 g/l,
- tryb AUTO dopasowujący czas produkcji do temperatury wody,
- wbudowany w komórkę czujnik temperatury,
- czujnik przepływu chroniący przed pracą bez cyrkulacji wody,
- automatyczne czyszczenie ogniwa przez zmianę polaryzacji,
- przezroczysta i podświetlana komórka elektrolityczna,
- sygnalizacja zbyt niskiego i zbyt wysokiego zasolenia,
- tryb intensywnej produkcji chloru SZOK,
- możliwość współpracy z automatycznym przykryciem basenu,
- elektroda uziemiająca i zestaw do analizy w komplecie,
- czytelny wyświetlacz LCD i komunikaty diagnostyczne.
Ważne: Limpido XC60 ORP posiada automatyczne sterowanie produkcją chloru na podstawie pomiaru Redox, ale nie ma automatycznej regulacji pH. Wartość pH należy regularnie kontrolować i korygować oddzielnie.
Jak działa elektrolizer soli Limpido XC60 ORP?
Sól basenowa rozpuszczona w wodzie przepływa przez komórkę elektrolityczną. W procesie elektrolizy chlorki zawarte w soli zostają przekształcone w aktywny chlor, który dezynfekuje wodę oraz pomaga zwalczać bakterie, glony i inne mikroorganizmy.
Po wykonaniu swojej funkcji dezynfekującej chlor ponownie przekształca się w sól. Powstaje zamknięty obieg, dzięki któremu sól uzupełnia się przede wszystkim po płukaniu filtra, częściowej wymianie wody lub większych stratach wody z basenu.
Ilość potrzebnego chloru zależy między innymi od temperatury i pH wody, nasłonecznienia, pojemności basenu, czasu filtracji oraz liczby osób korzystających z kąpieli.
Automatyczne sterowanie produkcją chloru według ORP
Sonda Redox mierzy potencjał oksydacyjno-redukcyjny wody, wyrażany w miliwoltach. Parametr ORP informuje o zdolności wody do prowadzenia skutecznego procesu dezynfekcji.
W trybie REG Limpido XC60 ORP produkuje chlor, gdy zmierzona wartość Redox jest niższa od progu ustawionego w menu urządzenia. Po osiągnięciu ustawionej wartości produkcja zostaje zatrzymana z przewidzianym przez sterownik opóźnieniem.
Takie rozwiązanie pozwala dopasować pracę elektrolizera do rzeczywistych warunków w basenie, zamiast produkować chlor przez stałą liczbę godzin niezależnie od jakości wody.
ORP a poziom chloru: pomiar Redox nie jest bezpośrednim pomiarem wolnego chloru w mg/l. Na wynik ORP wpływają również pH, temperatura, zawartość stabilizatora i ogólny stan wody. Poziom wolnego chloru należy dlatego okresowo kontrolować niezależnym testerem.
Kalibracja sondy Redox
Sonda ORP wymaga kalibracji przy pierwszym uruchomieniu, a następnie okresowo podczas eksploatacji. Do zestawu dołączony jest roztwór wzorcowy Redox o wartości 650 mV.
Podczas kalibracji sondę należy przepłukać, osuszyć, umieścić w roztworze wzorcowym i odczekać co najmniej 2 minuty, aby wskazanie się ustabilizowało. Następnie pomiar zatwierdza się w menu urządzenia.
Kalibrację należy wykonać również po wymianie lub czyszczeniu sondy, po dłuższym okresie przechowywania oraz wtedy, gdy wyniki pomiarów znacząco odbiegają od oczekiwanych wartości.
Bezpieczna praca w przypadku błędu sondy ORP
Jeżeli urządzenie wykryje błąd pomiaru Redox, wyświetla komunikat diagnostyczny. Aby nie zablokować całkowicie uzdatniania wody, elektrolizer przechodzi z trybu REG do trybu AUTO. Należy wtedy sprawdzić podłączenie i stan sondy oraz ponownie przeprowadzić kalibrację.
Automatyczna produkcja zależna od temperatury
W trybie AUTO Limpido XC60 ORP automatycznie oblicza dzienny czas produkcji chloru na podstawie temperatury wody oraz ustawionej objętości basenu. Gdy temperatura rośnie, zapotrzebowanie na dezynfekcję jest zazwyczaj większe, dlatego urządzenie odpowiednio wydłuża czas pracy.
Fabrycznie minimalna temperatura produkcji wynosi 15°C. Można ją ustawić w zakresie od 10 do 20°C, jednak producent zaleca, aby nie obniżać jej poniżej 12°C. Praca ogniwa w bardzo zimnej wodzie może negatywnie wpływać na jego trwałość.
Po spadku temperatury poniżej ustawionej wartości minimalnej produkcja zostaje automatycznie wstrzymana w trybach AUTO i PROG.
Dostępne tryby pracy
| Tryb | Sposób działania |
|---|---|
| OFF | Produkcja chloru jest wyłączona. |
| ON | Stała produkcja chloru po wykryciu prawidłowego przepływu wody. |
| PROG | Codzienna produkcja przez czas ustawiony przez użytkownika w zakresie od 1 do 24 godzin. |
| AUTO | Automatyczne obliczanie czasu produkcji w zależności od temperatury wody i objętości basenu. |
| SZOK | Intensywna produkcja chloru przez ustawiony czas od 8 do 24 godzin, a następnie automatyczny powrót do trybu AUTO. |
| REG | Automatyczna produkcja chloru sterowana pomiarem Redox. Elektroliza działa, gdy ORP jest niższe od ustawionej wartości. |
Uwaga: tryb SZOK zwiększa czas działania elektrolizera, ale przy mocno zielonej, silnie zanieczyszczonej lub nienadającej się do kąpieli wodzie może być konieczne wykonanie tradycyjnego chlorowania szokowego i uruchomienie intensywnej filtracji.

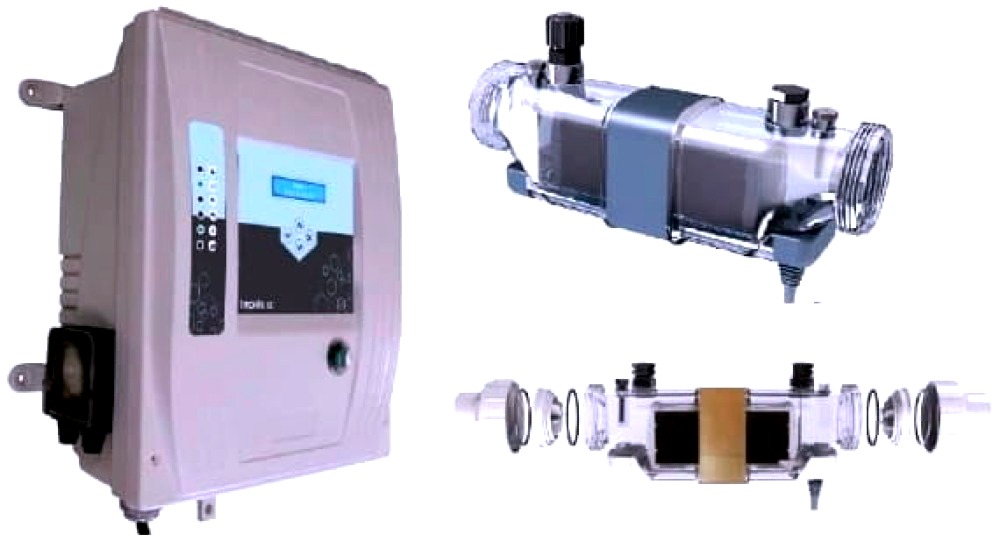

Przezroczysta i podświetlana komórka
Limpido XC60 ORP posiada przezroczystą komórkę, która pozwala obserwować przepływ wody, stan elektrod oraz pęcherzyki powstające podczas produkcji chloru.
Oświetlenie komórki wskazuje aktualną polaryzację ogniwa:
- kolor niebieski – produkcja przy normalnej polaryzacji,
- kolor zielony – produkcja przy odwróconej polaryzacji,
- brak podświetlenia – produkcja chloru jest zatrzymana.
Automatyczne czyszczenie przez zmianę polaryzacji
Urządzenie pracuje w naprzemiennych cyklach normalnej i odwróconej polaryzacji. Zmiana kierunku przepływu prądu ogranicza osadzanie się kamienia na tytanowych płytach komórki i zmniejsza częstotliwość jej ręcznego czyszczenia.
Częstotliwość zmiany polaryzacji jest dopasowywana na podstawie twardości wody TH wprowadzonej podczas konfiguracji. Prawidłowe ustawienie twardości pomaga chronić ogniwo i zapewnić stabilną produkcję chloru.
Czujnik przepływu – bezpieczeństwo pracy
Elektrolizer produkuje chlor wyłącznie wtedy, gdy czujnik przepływu potwierdzi prawidłową cyrkulację wody przez komórkę. Po zatrzymaniu pompy filtracyjnej produkcja zostaje wyłączona.
Zabezpieczenie ogranicza ryzyko nagromadzenia wodoru oraz nadmiernego wzrostu temperatury. Czujnik zapobiega również pracy elektrolizera podczas płukania zwrotnego filtra.
Kontrola właściwego zasolenia
Zalecane zasolenie dla Limpido XC60 ORP wynosi 3 g/l przy temperaturze wody 25°C. Ponieważ przewodność wody zmienia się wraz z temperaturą, dopuszczalny poziom zasolenia zależy również od aktualnej temperatury w basenie.
Urządzenie sygnalizuje zarówno brak, jak i nadmiar soli. Przy zasoleniu uniemożliwiającym bezpieczną pracę produkcja chloru zostaje zatrzymana.
Poziom soli należy kontrolować elektronicznym testerem zasolenia lub odpowiednimi paskami testowymi. Producent zaleca sprawdzenie zasolenia na początku sezonu i uzupełnienie go do poziomu 3 g/l.
Ile soli należy dodać do basenu 60 m³?
| Zmierzone zasolenie | Sól do dodania w basenie 60 m³ |
|---|---|
| 1,5 g/l | 90 kg |
| 2,0 g/l | 60 kg |
| 2,5 g/l | 30 kg |
Podane ilości pozwalają uzyskać docelowe zasolenie 3 g/l. Jeżeli basen o pojemności 60 m³ został napełniony wodą bez soli, początkowa ilość wynosi około 180 kg. Przed dodaniem soli należy zawsze wykonać pomiar.
Współpraca z automatycznym przykryciem basenu
Limpido XC60 ORP można podłączyć do bezpotencjałowego styku automatycznego przykrycia lub rolety basenowej. Po wykryciu zamkniętego przykrycia urządzenie ogranicza czas produkcji chloru w trybach AUTO i PROG.
Funkcja zmniejsza ryzyko nagromadzenia zbyt dużej ilości chloru w wodzie chronionej przed promieniowaniem UV i częścią zanieczyszczeń zewnętrznych.
Dane techniczne Limpido XC60 ORP
| Parametr | Wartość |
|---|---|
| Model | Limpido XC60 ORP |
| Kod produktu Basendom | 78773 |
| Numer referencyjny producenta | PF10I042 |
| Maksymalna objętość basenu | 60 m³ |
| Sterowanie produkcją | sonda Redox/ORP, tryb REG |
| Roztwór do kalibracji ORP | 650 mV |
| Napięcie zasilania | 230 V AC, 50 Hz |
| Pobór mocy | 90 W |
| Zalecane zasolenie | 3 g/l przy 25°C |
| Przyłącze hydrauliczne | rura PVC Ø50 mm |
| Minimalny przepływ przez komórkę | 6 m³/h |
| Maksymalny przepływ przez komórkę | 22 m³/h |
| Maksymalne ciśnienie w komórce | 3 bar |
| Czyszczenie komórki | automatyczne przez zmianę polaryzacji |
| Stopień ochrony modułu sterującego | IP54 |
| Stopień ochrony komórki | IP55 |
| Wymiary modułu sterującego | 290 × 350 × 150 mm |
| Wymiary komórki | 313 × 123 × 85 mm |
Dobór urządzenia: wartość 60 m³ jest maksymalną deklarowaną pojemnością basenu dla modelu XC60 ORP. Przy wysokiej temperaturze, intensywnym użytkowaniu, silnym nasłonecznieniu lub krótkim czasie filtracji warto zachować rezerwę wydajności.

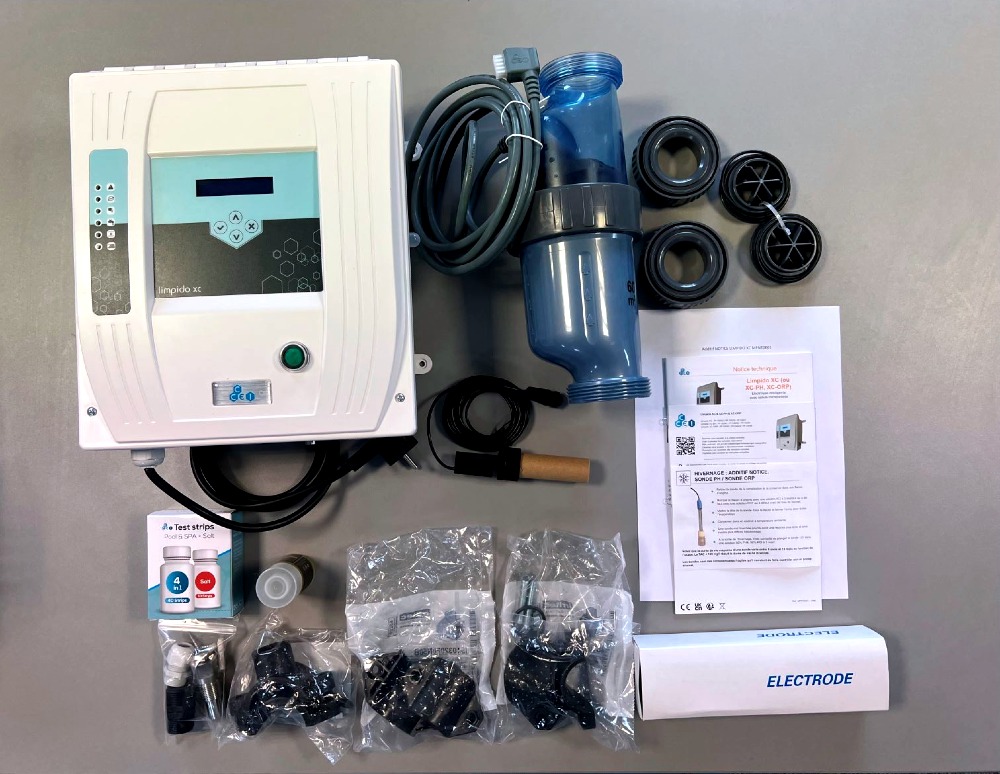

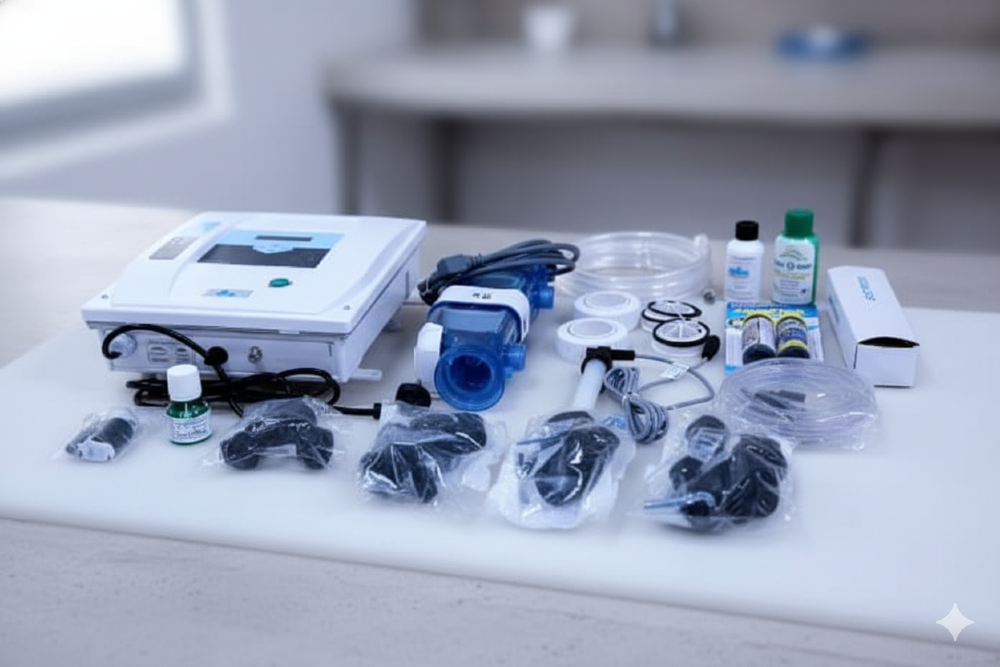

Co znajduje się w zestawie?
- moduł sterujący Limpido XC60 ORP,
- przezroczysta komórka elektrolityczna z czujnikiem temperatury,
- sonda Redox/ORP,
- uchwyt sondy oraz obejma montażowa Ø50 mm z gwintem ½",
- roztwór wzorcowy Redox 650 mV,
- komplet złączek do rur PVC Ø50 mm,
- deflektory z uszczelkami,
- czujnik przepływu ze złączem,
- elektroda uziemiająca,
- zestaw do analizy parametrów wody,
- elementy montażowe modułu sterującego,
- instrukcja techniczna.
Opcjonalnie urządzenie może współpracować ze zdalnym panelem Zen’iT, umożliwiającym obsługę funkcji elektrolizera z innego pomieszczenia.
Ważne informacje dotyczące sondy ORP
- sondę należy zamontować za filtrem, a przed komórką elektrolityczną,
- sonda powinna znajdować się możliwie daleko od elektrolizera,
- elektrodę uziemiającą należy umieścić w pobliżu sondy,
- głowica sondy powinna pozostawać zanurzona,
- sondy nie wolno przechowywać w wodzie destylowanej ani demineralizowanej,
- do krótkotrwałego przechowywania należy używać roztworu KCl 3M lub wody z kranu.
Ważne informacje dotyczące montażu
Montaż i podłączenie urządzenia powinny zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje i doświadczenie w instalacjach basenowych.
- komórkę należy zamontować za filtrem basenowym,
- dopuszczalny jest montaż poziomy lub pionowy,
- przy montażu pionowym przepływ musi odbywać się od dołu do góry,
- czujnik przepływu musi znajdować się na tym samym odcinku instalacji co komórka,
- między czujnikiem przepływu a komórką nie wolno montować zaworu ani obejścia,
- przy przepływie przekraczającym 22 m³/h należy zastosować by-pass,
- moduł sterujący należy chronić przed deszczem, promieniowaniem UV, zalaniem i strumieniem wody,
- obwód zasilający powinien być zabezpieczony wyłącznikiem różnicowoprądowym 30 mA,
- elektrodę uziemiającą należy połączyć bezpośrednio z właściwym uziomem.
Instalacja elektryczna i hydrauliczna
Nieprawidłowy montaż może spowodować zagrożenie porażeniem prądem, nagromadzenie wodoru, błędne wskazania sondy, uszkodzenie komórki lub utratę gwarancji. Należy przestrzegać instrukcji producenta i obowiązujących przepisów.
FAQ – najczęściej zadawane pytania
Do jakiego basenu przeznaczony jest Limpido XC60 ORP?
Model jest przeznaczony do basenów o pojemności do 60 m³. Przy trudnych warunkach eksploatacji warto zachować rezerwę wydajności i skonsultować dobór ze specjalistą.
Czy Limpido XC60 ORP automatycznie steruje produkcją chloru?
Tak. W trybie REG sonda mierzy potencjał Redox, a urządzenie uruchamia produkcję chloru, gdy wartość ORP jest niższa od ustawionego progu.
Czy pomiar ORP pokazuje poziom chloru w mg/l?
Nie. ORP określa potencjał dezynfekcyjny wody w miliwoltach i nie jest bezpośrednim pomiarem wolnego chloru. Poziom chloru należy okresowo sprawdzać osobnym testerem.
Czy urządzenie automatycznie reguluje pH?
Nie. Wersja XC60 ORP posiada sondę Redox, ale nie ma sondy pH ani pompy dozującej. Wartość pH należy kontrolować i korygować oddzielnie.
Ile soli potrzebuje Limpido XC60 ORP?
Zalecane zasolenie wynosi 3 g/l przy temperaturze 25°C. Dla basenu 60 m³ napełnionego wodą bez soli oznacza to około 180 kg soli. Przed jej dodaniem należy zawsze wykonać pomiar zasolenia.
Jak często należy kalibrować sondę ORP?
Kalibrację należy wykonać przy pierwszym uruchomieniu, okresowo podczas sezonu, po wymianie lub czyszczeniu sondy, po długim przechowywaniu oraz przy nieprawidłowych wskazaniach.
Czy elektrolizer może pracować bez przepływu wody?
Nie. Czujnik przepływu pozwala na produkcję chloru wyłącznie podczas prawidłowej cyrkulacji wody przez komórkę.
Czy komórkę trzeba czyścić ręcznie?
Automatyczna zmiana polaryzacji ogranicza osadzanie kamienia, ale komórkę należy regularnie kontrolować. Jeżeli produkcja spada mimo prawidłowego zasolenia, trzeba sprawdzić elektrody i wyczyścić je zgodnie z instrukcją producenta.
Potrzebujesz pomocy w doborze elektrolizera?
Basendom.pl pomoże dobrać właściwy model do pojemności basenu, czasu filtracji, temperatury wody i sposobu użytkowania. Prawidłowy dobór wpływa na skuteczność dezynfekcji oraz trwałość komórki elektrolitycznej.
Salzelektrolyseanlage Limpido XC60 ORP mit Redox-Messung für Pools bis 60 m³
Limpido XC60 ORP ist eine intelligente Salzelektrolyseanlage zur automatischen Desinfektion von Schwimmbadwasser in Pools mit einem Volumen von bis zu 60 m³. Das Gerät erzeugt Chlor direkt aus dem im Wasser gelösten Salz. Mithilfe der Redox-Sonde steuert es die Chlorproduktion automatisch entsprechend dem aktuellen Desinfektionsbedarf des Wassers.
Die ORP-Messung hilft, sowohl eine unzureichende als auch eine unnötig lange Chlorproduktion zu vermeiden. Das System überwacht außerdem die Wassertemperatur, den korrekten Durchfluss durch die Zelle und den Salzgehalt. Die transparente, beleuchtete Elektrolysezelle ermöglicht eine einfache Sichtkontrolle des Betriebs.
Der wichtigste Vorteil: Die Redox-Sonde misst das Oxidations-Reduktions-Potenzial des Wassers. Limpido XC60 ORP startet oder stoppt daraufhin automatisch die Chlorproduktion und unterstützt so eine wirksame Desinfektion des Poolwassers.
Die wichtigsten Vorteile der Limpido XC60 ORP
- für Schwimmbecken mit einem Volumen von bis zu 60 m³,
- automatische Chlorproduktion durch Salzelektrolyse,
- Redox-/ORP-Sonde im Lieferumfang,
- automatische Steuerung der Chlorproduktion anhand der ORP-Messung,
- REG-Modus zur Anpassung der Elektrolyse an den eingestellten Redox-Sollwert,
- ORP-Pufferlösung mit 650 mV zur Kalibrierung der Sonde,
- empfohlener Salzgehalt von 3 g/l,
- AUTO-Modus mit temperaturabhängiger Produktionszeit,
- in die Elektrolysezelle integrierter Temperatursensor,
- Durchflusssensor als Schutz vor Betrieb ohne Wasserzirkulation,
- automatische Zellenreinigung durch Polaritätsumkehr,
- transparente und beleuchtete Elektrolysezelle,
- Warnanzeige bei zu niedrigem oder zu hohem Salzgehalt,
- SCHOCK-Modus für eine intensive Chlorproduktion,
- Anschlussmöglichkeit für eine automatische Poolabdeckung,
- Erdungselektrode und Wasseranalyse-Set im Lieferumfang,
- übersichtliches LCD-Display und Diagnosemeldungen.
Wichtig: Limpido XC60 ORP steuert die Chlorproduktion automatisch anhand der Redox-Messung, verfügt jedoch nicht über eine automatische pH-Regelung. Der pH-Wert muss regelmäßig kontrolliert und separat korrigiert werden.
Wie funktioniert die Salzelektrolyse?
Das im Poolwasser gelöste Salz fließt durch die Elektrolysezelle. Während der Elektrolyse werden die im Salz enthaltenen Chloride in aktives Chlor umgewandelt. Das erzeugte Desinfektionsmittel hilft dabei, Bakterien, Algen und andere Mikroorganismen im Schwimmbadwasser zu bekämpfen.
Nachdem das Chlor seine desinfizierende Wirkung erfüllt hat, wird es erneut in Salz umgewandelt. Dadurch entsteht ein geschlossener Kreislauf. Salz muss hauptsächlich nach einer Filterrückspülung, einem teilweisen Wasserwechsel oder bei größeren Wasserverlusten nachgefüllt werden.
Der erforderliche Chlorbedarf hängt unter anderem von der Wassertemperatur, dem pH-Wert, der Sonneneinstrahlung, dem Beckenvolumen, der Filtrationsdauer und der Anzahl der Badegäste ab.
Automatische Chlorsteuerung anhand des ORP-Wertes
Die Redox-Sonde misst das Oxidations-Reduktions-Potenzial des Wassers in Millivolt. Der ORP-Wert gibt Auskunft über die Fähigkeit des Wassers, eine wirksame Desinfektion zu gewährleisten.
Im REG-Modus produziert Limpido XC60 ORP Chlor, wenn der gemessene Redox-Wert unter dem im Gerätemenü eingestellten Sollwert liegt. Nach Erreichen des eingestellten Wertes wird die Produktion mit der vom Steuergerät vorgesehenen Verzögerung gestoppt.
Dadurch wird der Betrieb der Salzelektrolyseanlage an die tatsächlichen Bedingungen im Pool angepasst. Das Gerät produziert Chlor nicht einfach über eine feste Anzahl von Stunden, sondern reagiert auf den gemessenen Desinfektionsbedarf.
ORP-Wert und Chlorgehalt: Die Redox-Messung ist keine direkte Messung des freien Chlors in mg/l. Der ORP-Wert wird auch durch den pH-Wert, die Temperatur, den Stabilisatorgehalt und den allgemeinen Wasserzustand beeinflusst. Der freie Chlorgehalt sollte deshalb regelmäßig mit einem separaten Pooltester kontrolliert werden.
Kalibrierung der Redox-Sonde
Die ORP-Sonde muss bei der ersten Inbetriebnahme und anschließend regelmäßig während des Betriebs kalibriert werden. Eine Redox-Pufferlösung mit 650 mV ist im Lieferumfang enthalten.
Zur Kalibrierung wird die Sonde gespült, vorsichtig getrocknet und in die Pufferlösung eingesetzt. Anschließend muss mindestens 2 Minuten gewartet werden, bis sich der Messwert stabilisiert hat. Danach wird die Kalibrierung im Gerätemenü bestätigt.
Eine erneute Kalibrierung ist außerdem nach dem Austausch oder der Reinigung der Sonde, nach längerer Lagerung sowie bei deutlich abweichenden oder unplausiblen Messergebnissen erforderlich.
Sicherer Betrieb bei einem Fehler der ORP-Sonde
Erkennt das Gerät einen Fehler bei der Redox-Messung, wird eine entsprechende Diagnosemeldung angezeigt. Damit die Wasseraufbereitung nicht vollständig unterbrochen wird, wechselt die Elektrolyseanlage vom REG-Modus in den AUTO-Modus. In diesem Fall müssen der Anschluss und der Zustand der Sonde geprüft und die Kalibrierung erneut durchgeführt werden.
Automatische, temperaturabhängige Chlorproduktion
Im AUTO-Modus berechnet Limpido XC60 ORP die tägliche Chlorproduktionszeit automatisch anhand der Wassertemperatur und des eingestellten Beckenvolumens. Mit steigender Wassertemperatur erhöht sich normalerweise der Desinfektionsmittelbedarf, weshalb das Gerät seine Betriebszeit entsprechend verlängert.
Die werkseitig eingestellte Mindesttemperatur für die Chlorproduktion beträgt 15°C. Der Wert kann zwischen 10 und 20°C eingestellt werden. Der Hersteller empfiehlt jedoch, die Mindesttemperatur nicht unter 12°C einzustellen, da der Betrieb in sehr kaltem Wasser die Lebensdauer der Elektrolysezelle beeinträchtigen kann.
Fällt die Wassertemperatur unter den eingestellten Mindestwert, wird die Chlorproduktion in den Betriebsarten AUTO und PROG automatisch unterbrochen.
Verfügbare Betriebsarten
| Betriebsart | Funktionsweise |
|---|---|
| OFF | Die Chlorproduktion ist ausgeschaltet. |
| ON | Kontinuierliche Chlorproduktion, sobald ein ausreichender Wasserdurchfluss erkannt wird. |
| PROG | Tägliche Chlorproduktion über eine vom Benutzer eingestellte Dauer von 1 bis 24 Stunden. |
| AUTO | Automatische Berechnung der Produktionszeit anhand der Wassertemperatur und des eingestellten Beckenvolumens. |
| SCHOCK | Intensive Chlorproduktion für eine eingestellte Dauer von 8 bis 24 Stunden. Anschließend kehrt das Gerät automatisch in den AUTO-Modus zurück. |
| REG | Automatische, Redox-gesteuerte Chlorproduktion. Die Elektrolyse arbeitet, solange der ORP-Wert unter dem eingestellten Sollwert liegt. |
Hinweis: Der SCHOCK-Modus verlängert die Betriebszeit der Elektrolyseanlage. Bei stark grünem, erheblich verunreinigtem oder nicht zum Baden geeignetem Wasser können dennoch eine herkömmliche Stoßchlorung und eine intensive Filtration erforderlich sein.
Transparente und beleuchtete Elektrolysezelle
Limpido XC60 ORP verfügt über eine transparente Elektrolysezelle. Dadurch lassen sich der Wasserdurchfluss, der Zustand der Elektroden und die während der Chlorproduktion entstehenden Gasbläschen einfach kontrollieren.
Die Beleuchtung der Zelle zeigt die aktuelle Polarität an:
- blaue Beleuchtung – Chlorproduktion mit normaler Polarität,
- grüne Beleuchtung – Chlorproduktion mit umgekehrter Polarität,
- keine Beleuchtung – die Chlorproduktion ist gestoppt.
Automatische Reinigung durch Polaritätsumkehr
Das Gerät arbeitet abwechselnd mit normaler und umgekehrter Polarität. Durch den regelmäßigen Wechsel der Stromrichtung werden Kalkablagerungen auf den Titanplatten der Zelle reduziert. Dadurch muss die Zelle seltener manuell gereinigt werden.
Die Häufigkeit der Polaritätsumkehr wird anhand der bei der Konfiguration eingegebenen Wasserhärte TH angepasst. Eine korrekte Einstellung der Wasserhärte trägt zum Schutz der Zelle und zu einer stabilen Chlorproduktion bei.
Durchflusssensor für einen sicheren Betrieb
Die Elektrolyseanlage produziert Chlor nur dann, wenn der Durchflusssensor eine korrekte Wasserzirkulation durch die Zelle bestätigt. Nach dem Ausschalten der Filterpumpe wird die Chlorproduktion automatisch gestoppt.
Diese Sicherheitsfunktion reduziert das Risiko einer Wasserstoffansammlung oder einer übermäßigen Temperaturerhöhung. Der Sensor verhindert außerdem den Betrieb der Elektrolyseanlage während der Filterrückspülung.
Überwachung des richtigen Salzgehalts
Der empfohlene Salzgehalt für Limpido XC60 ORP beträgt 3 g/l bei einer Wassertemperatur von 25°C. Da sich die Leitfähigkeit des Wassers mit der Temperatur verändert, hängt der zulässige Salzgehalt auch von der aktuellen Wassertemperatur ab.
Das Gerät signalisiert sowohl einen zu niedrigen als auch einen zu hohen Salzgehalt. Wenn der Salzgehalt keinen sicheren Betrieb ermöglicht, wird die Chlorproduktion gestoppt.
Der Salzgehalt sollte mit einem elektronischen Salztester oder geeigneten Teststreifen kontrolliert werden. Der Hersteller empfiehlt, den Wert zu Beginn jeder Saison zu prüfen und bei Bedarf auf 3 g/l zu ergänzen.
Wie viel Salz muss in einen Pool mit 60 m³ gegeben werden?
| Gemessener Salzgehalt | Salzmenge für einen Pool mit 60 m³ |
|---|---|
| 1,5 g/l | 90 kg |
| 2,0 g/l | 60 kg |
| 2,5 g/l | 30 kg |
Die angegebenen Mengen sind erforderlich, um einen Zielwert von 3 g/l zu erreichen. Bei einem neu befüllten Pool mit 60 m³ und salzfreiem Wasser werden insgesamt ungefähr 180 kg Salz benötigt. Vor der Salzzugabe muss der aktuelle Salzgehalt immer gemessen werden.
Anschluss an eine automatische Poolabdeckung
Limpido XC60 ORP kann an den potentialfreien Kontakt einer automatischen Poolabdeckung oder Rollladenabdeckung angeschlossen werden. Nach dem Erkennen einer geschlossenen Abdeckung reduziert das Gerät die Chlorproduktionszeit in den Betriebsarten AUTO und PROG.
Diese Funktion verringert das Risiko einer zu hohen Chlorkonzentration. Unter einer geschlossenen Abdeckung ist das Wasser vor UV-Strahlung und einem großen Teil der äußeren Verunreinigungen geschützt, wodurch der Chlorbedarf sinkt.
Technische Daten der Limpido XC60 ORP
| Parameter | Wert |
|---|---|
| Modell | Limpido XC60 ORP |
| Basendom-Produktcode | 78773 |
| Hersteller-Referenznummer | PF10I042 |
| Maximales Beckenvolumen | 60 m³ |
| Steuerung der Chlorproduktion | Redox-/ORP-Sonde, REG-Modus |
| ORP-Kalibrierlösung | 650 mV |
| Versorgungsspannung | 230 V AC, 50 Hz |
| Leistungsaufnahme | 90 W |
| Empfohlener Salzgehalt | 3 g/l bei 25°C |
| Hydraulischer Anschluss | PVC-Rohr Ø50 mm |
| Mindestdurchfluss durch die Zelle | 6 m³/h |
| Maximaler Durchfluss durch die Zelle | 22 m³/h |
| Maximaler Betriebsdruck der Zelle | 3 bar |
| Reinigung der Zelle | automatisch durch Polaritätsumkehr |
| Schutzart des Steuergeräts | IP54 |
| Schutzart der Elektrolysezelle | IP55 |
| Abmessungen des Steuergeräts | 290 × 350 × 150 mm |
| Abmessungen der Elektrolysezelle | 313 × 123 × 85 mm |
Hinweis zur Produktauswahl: Ein Beckenvolumen von 60 m³ ist der maximale Richtwert für das Modell XC60 ORP. Bei hoher Wassertemperatur, intensiver Poolnutzung, starker Sonneneinstrahlung oder kurzer Filtrationsdauer sollte eine Leistungsreserve eingeplant werden.
Was ist im Lieferumfang enthalten?
- Steuergerät Limpido XC60 ORP,
- transparente Elektrolysezelle mit integriertem Temperatursensor,
- Redox-/ORP-Sonde,
- Sondenhalter und Montageschelle Ø50 mm mit ½"-Gewinde,
- Redox-Pufferlösung mit 650 mV,
- Anschlussverschraubungen für PVC-Rohre Ø50 mm,
- Deflektoren mit Dichtungen,
- Durchflusssensor mit Anschluss,
- Erdungselektrode,
- Set zur Analyse der Wasserparameter,
- Montagematerial für das Steuergerät,
- technische Bedienungsanleitung.
Optional kann die Anlage mit dem Fernbedienpanel Zen’iT erweitert werden. Das Panel ermöglicht die Bedienung der Funktionen aus einem anderen Raum.
Wichtige Hinweise zur ORP-Sonde
- die Sonde muss hinter dem Filter und vor der Elektrolysezelle montiert werden,
- die Sonde sollte möglichst weit von der Elektrolysezelle entfernt installiert werden,
- die Erdungselektrode sollte in der Nähe der Sonde eingebaut werden,
- der Messkopf der Sonde muss feucht beziehungsweise eingetaucht bleiben,
- die Sonde darf nicht in destilliertem oder demineralisiertem Wasser aufbewahrt werden,
- für eine kurzfristige Lagerung ist eine 3-M-KCl-Lösung oder gegebenenfalls Leitungswasser zu verwenden.
Wichtige Hinweise zur Installation
Die Montage und der Anschluss des Geräts sollten von einer qualifizierten Fachkraft mit Erfahrung im Bereich der Schwimmbadtechnik durchgeführt werden.
- die Elektrolysezelle muss hinter dem Poolfilter installiert werden,
- eine horizontale oder vertikale Montage ist möglich,
- bei vertikaler Montage muss das Wasser von unten nach oben fließen,
- der Durchflusssensor muss sich im gleichen Rohrleitungsabschnitt wie die Zelle befinden,
- zwischen Durchflusssensor und Zelle dürfen weder ein Ventil noch ein Bypass installiert werden,
- bei einem Durchfluss von mehr als 22 m³/h ist ein Bypass erforderlich,
- das Steuergerät muss vor Regen, UV-Strahlung, Überflutung und Wasserstrahlen geschützt werden,
- der Stromkreis muss durch einen 30-mA-Fehlerstromschutzschalter geschützt sein,
- die Erdungselektrode muss direkt mit einer geeigneten Erdungsanlage verbunden werden.
Elektrische und hydraulische Installation
Eine fehlerhafte Installation kann zu Stromschlaggefahr, Wasserstoffansammlung, falschen Sondenmessungen, Schäden an der Elektrolysezelle oder zum Verlust von Garantieansprüchen führen. Die Herstelleranleitung und die geltenden Installationsvorschriften müssen unbedingt eingehalten werden.
FAQ – häufig gestellte Fragen
Für welche Poolgröße ist Limpido XC60 ORP geeignet?
Das Modell ist für Schwimmbecken mit einem Volumen von bis zu 60 m³ vorgesehen. Bei anspruchsvollen Betriebsbedingungen empfiehlt es sich, eine Leistungsreserve einzuplanen und die Auswahl mit einem Fachberater abzustimmen.
Steuert Limpido XC60 ORP die Chlorproduktion automatisch?
Ja. Im REG-Modus misst die Sonde das Redox-Potenzial. Das Gerät startet die Chlorproduktion, wenn der ORP-Wert unter dem eingestellten Sollwert liegt.
Zeigt die ORP-Messung den Chlorgehalt in mg/l an?
Nein. Der ORP-Wert beschreibt das Desinfektionspotenzial des Wassers in Millivolt und ist keine direkte Messung des freien Chlors. Der Chlorgehalt sollte regelmäßig mit einem separaten Tester kontrolliert werden.
Reguliert das Gerät automatisch den pH-Wert?
Nein. Die Version XC60 ORP besitzt eine Redox-Sonde, aber keine pH-Sonde und keine pH-Dosierpumpe. Der pH-Wert muss separat kontrolliert und korrigiert werden.
Wie viel Salz benötigt Limpido XC60 ORP?
Der empfohlene Salzgehalt beträgt 3 g/l bei einer Wassertemperatur von 25°C. Bei einem Pool mit 60 m³ und salzfreiem Wasser entspricht dies ungefähr 180 kg Salz. Vor der Zugabe muss der aktuelle Salzgehalt gemessen werden.
Wie oft muss die ORP-Sonde kalibriert werden?
Die Kalibrierung ist bei der ersten Inbetriebnahme, regelmäßig während der Saison, nach dem Austausch oder der Reinigung der Sonde, nach längerer Lagerung und bei unplausiblen Messwerten erforderlich.
Kann die Elektrolyseanlage ohne Wasserdurchfluss arbeiten?
Nein. Der Durchflusssensor erlaubt die Chlorproduktion ausschließlich bei einer korrekten Wasserzirkulation durch die Elektrolysezelle.
Muss die Elektrolysezelle manuell gereinigt werden?
Die automatische Polaritätsumkehr reduziert Kalkablagerungen. Die Zelle sollte dennoch regelmäßig kontrolliert werden. Sinkt die Chlorproduktion trotz korrektem Salzgehalt, müssen die Elektroden geprüft und gemäß Herstelleranleitung gereinigt werden.
Benötigen Sie Hilfe bei der Auswahl der richtigen Salzelektrolyseanlage?
Basendom.pl hilft Ihnen bei der Auswahl eines geeigneten Modells für Ihr Beckenvolumen, Ihre Filteranlage, die Wassertemperatur und die Nutzungsbedingungen. Eine fachgerechte Produktauswahl ist entscheidend für eine wirksame Desinfektion und eine lange Lebensdauer der Elektrolysezelle.
