Czujnik solarny do AS Control 4 – ogrzewanie basenu

Czujnik solarny do sterownika AS Control 4 – automatyczne sterowanie ogrzewaniem basenu

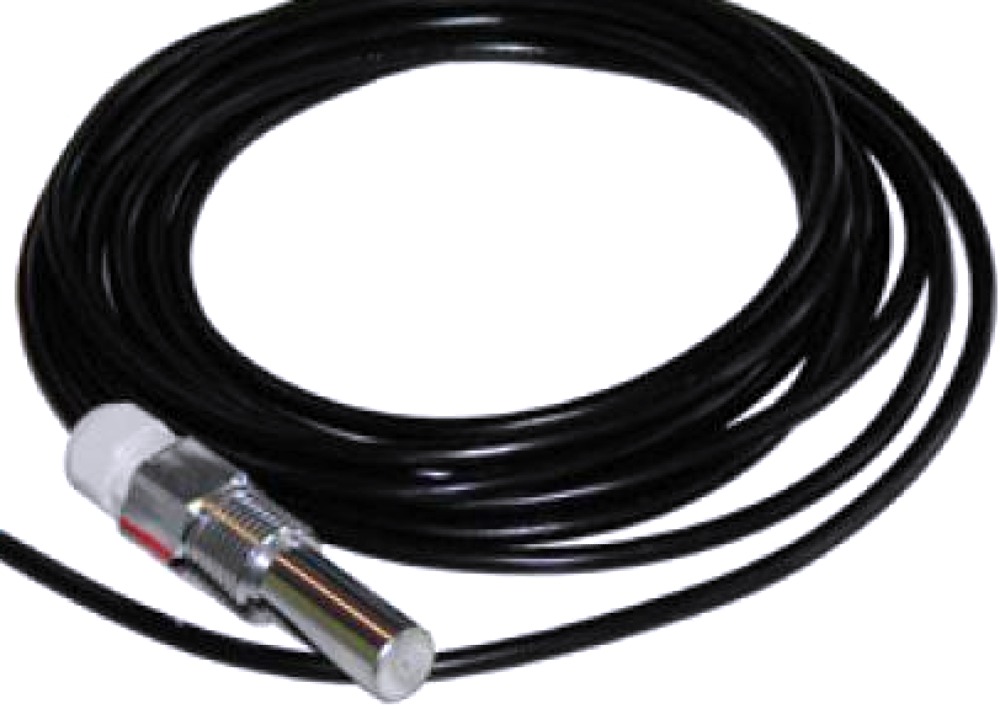

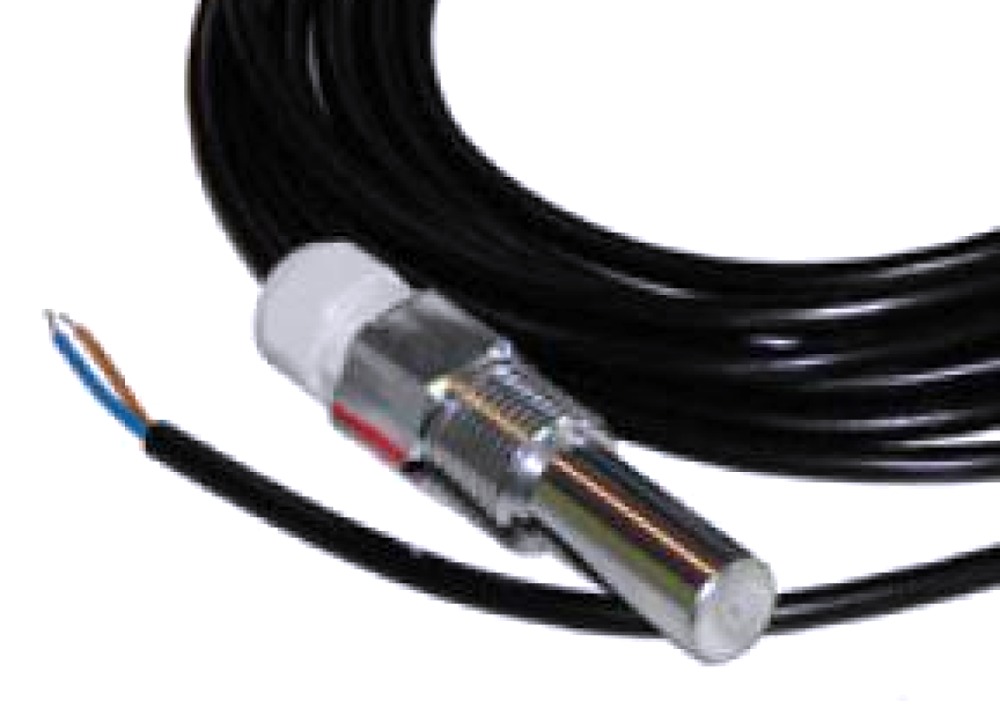

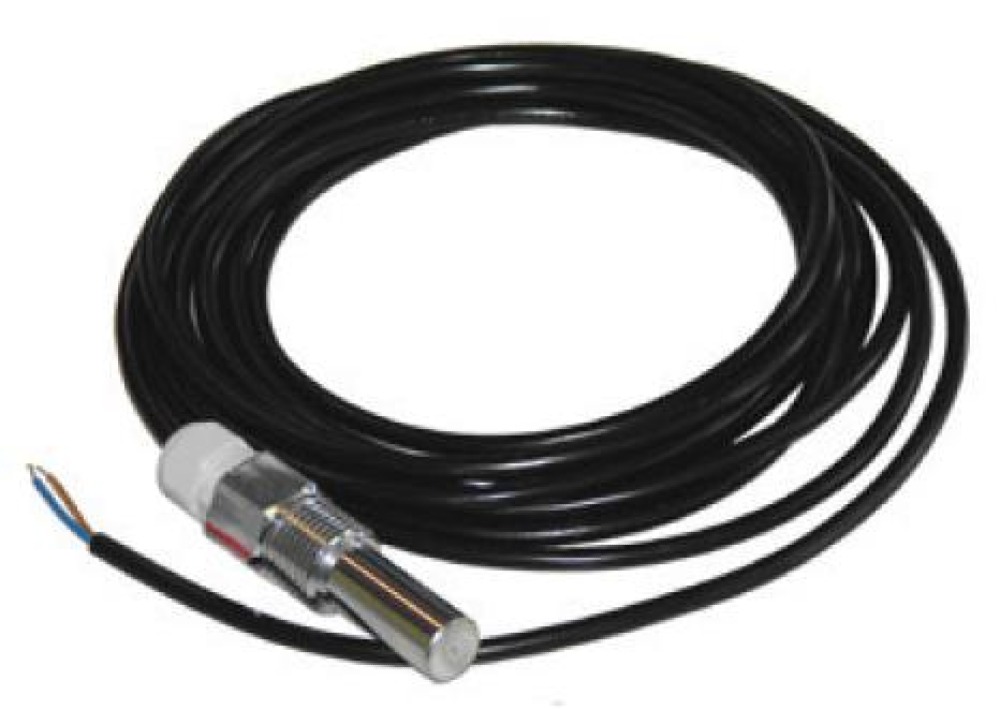

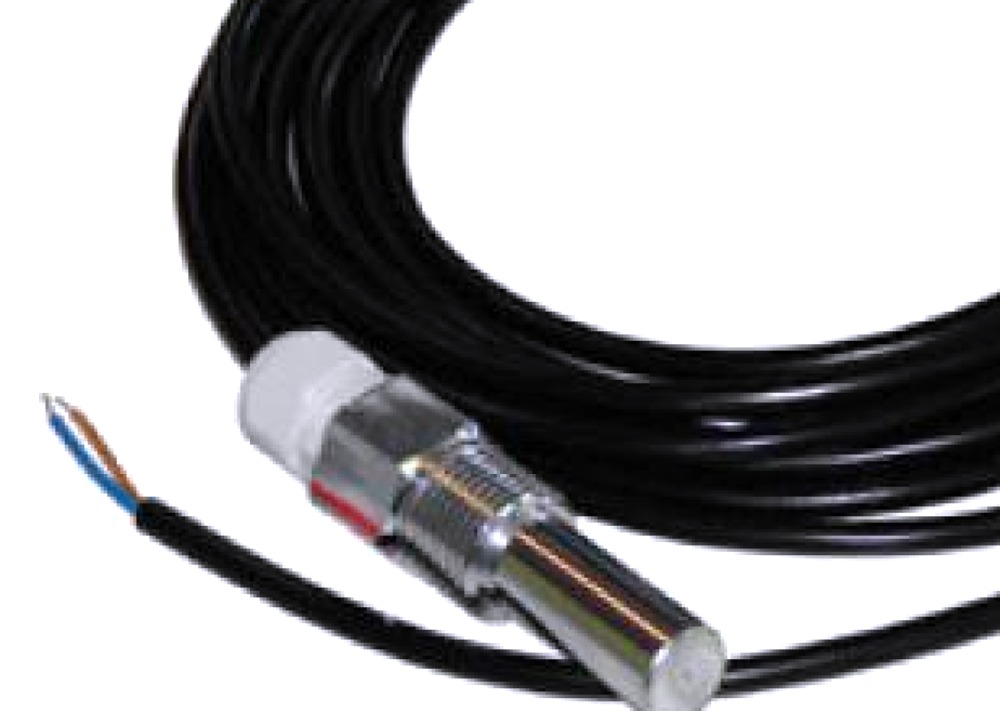

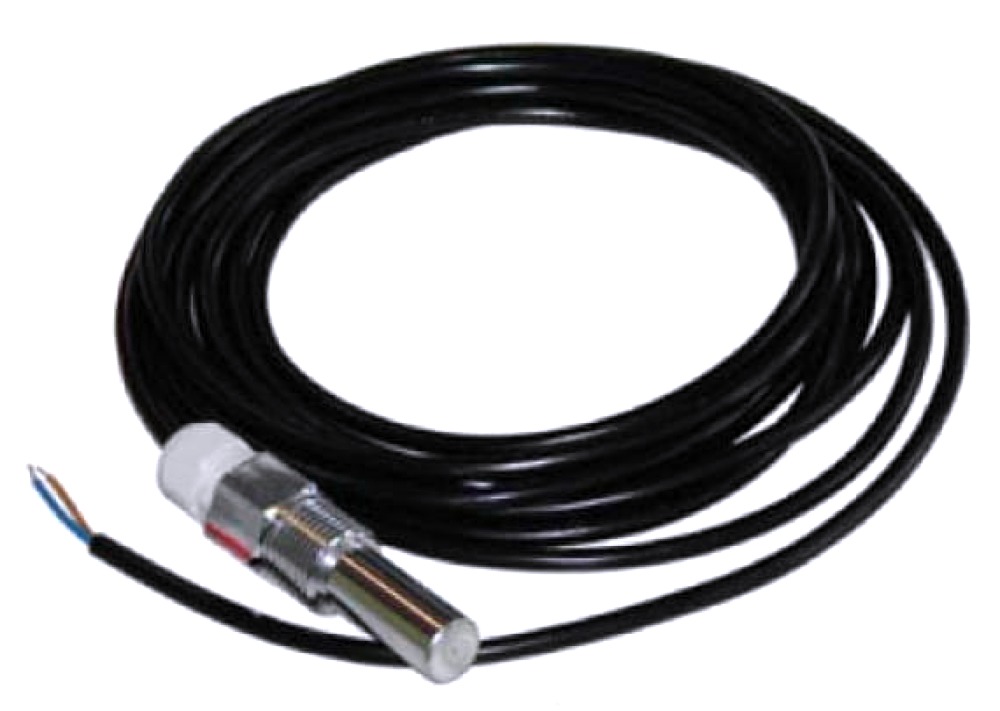

Czujnik solarny do AS Control 4 to oryginalny element pomiarowy przeznaczony do współpracy ze sterownikiem instalacji basenowej AS Control 4. Jego zadaniem jest pomiar temperatury w instalacji solarnej, na przykład przy kolektorze lub absorberze słonecznym wykorzystywanym do podgrzewania wody basenowej.

Po podłączeniu czujnika solarnego oraz osobnego czujnika temperatury wody sterownik AS Control 4 może porównywać temperaturę basenu z temperaturą dostępną w układzie solarnym. Na tej podstawie automatycznie decyduje, czy skierowanie wody przez kolektory pozwoli ją skutecznie ogrzać.

Czujnik solarny nie mierzy natężenia promieniowania słonecznego. Mierzy temperaturę w punkcie instalacji solarnej i przekazuje jej wartość do sterownika AS Control 4.

Najważniejsze zalety czujnika solarnego

• przeznaczony do sterownika AS Control 4,

• umożliwia korzystanie z funkcji ogrzewania solarnego,

• mierzy temperaturę instalacji solarnej,

• pozwala porównywać temperaturę kolektora z temperaturą wody,

• wspomaga automatyczne włączanie i wyłączanie obiegu solarnego,

• ogranicza ryzyko kierowania wody przez zbyt chłodny absorber,

• pomaga efektywnie wykorzystywać bezpłatną energię słoneczną,

• zwiększa wygodę obsługi ogrzewania basenu,

• może być wykorzystywany przez funkcję ochrony przed zamarzaniem dostępną w sterowniku,

• stanowi wyposażenie dodatkowe do rozbudowy automatyki basenowej.

Jak działa czujnik solarny AS Control 4?

Czujnik montowany jest w odpowiednio wybranym miejscu instalacji solarnej. Powinien odczytywać temperaturę reprezentatywną dla warunków panujących przy kolektorze lub absorberze słonecznym.

Sterownik AS Control 4 otrzymuje dwa najważniejsze pomiary:

• temperaturę wody basenowej z osobnego czujnika wody,

• temperaturę instalacji solarnej z czujnika solarnego.

Na podstawie różnicy pomiędzy tymi wartościami sterownik może uruchomić odpowiedni element wykonawczy, na przykład:

• zawór solarny,

• siłownik zaworu,

• pompę obiegu solarnego,

• pompę filtracyjną pracującą z odpowiednią prędkością.

Jeżeli instalacja solarna jest cieplejsza od wody w basenie i może przekazywać do niej energię, sterownik kieruje wodę przez kolektory. Gdy temperatura kolektora spada i dalszy przepływ mógłby powodować wychładzanie basenu, obieg solarny zostaje wyłączony lub ominięty.

Dokładny sposób działania zależy od ustawień AS Control 4 oraz konstrukcji instalacji hydraulicznej.

Efektywniejsze wykorzystanie energii słonecznej

Ręczne sterowanie ogrzewaniem solarnym wymaga regularnego sprawdzania pogody i temperatury kolektorów. Samo nasłonecznienie nie zawsze oznacza, że absorber jest wystarczająco ciepły, aby skutecznie ogrzewać wodę.

Czujnik solarny umożliwia automatyczne wykorzystanie dostępnego ciepła. Sterownik może uruchomić obieg wtedy, gdy warunki są korzystne, bez konieczności ręcznego otwierania i zamykania zaworów.

Pozwala to:

• lepiej wykorzystać słoneczne godziny w ciągu dnia,

• ograniczyć ręczną obsługę instalacji,

• zmniejszyć ryzyko wychładzania wody przez zimny kolektor,

• wydłużyć sezon korzystania z basenu,

• ograniczyć udział dodatkowego źródła ogrzewania.

Rzeczywista skuteczność ogrzewania zależy od powierzchni kolektorów, ich położenia, temperatury powietrza, nasłonecznienia, przepływu wody oraz strat ciepła z basenu.

Czujnik solarny i czujnik temperatury wody

Do prawidłowej automatycznej regulacji ogrzewania solarnego potrzebne są dwa niezależne czujniki.

Czujnik temperatury wody

Mierzy aktualną temperaturę wody w instalacji basenowej. Pozwala sterownikowi sprawdzić, czy basen wymaga dalszego ogrzewania.

Czujnik solarny

Mierzy temperaturę przy kolektorze lub absorberze. Informuje sterownik, czy instalacja solarna może w danej chwili przekazać ciepło do wody.

Dopiero porównanie obu pomiarów pozwala prawidłowo zarządzać obiegiem solarnym. Czujnik solarny nie zastępuje czujnika temperatury wody.

Ochrona przed niepotrzebnym wychładzaniem basenu

Bez automatycznego sterowania woda może być kierowana przez absorber również wtedy, gdy jego temperatura jest niższa niż temperatura basenu. W takim przypadku instalacja solarna zamiast ogrzewać wodę może ją schładzać.

Czujnik solarny pozwala sterownikowi wykryć taką sytuację i zatrzymać przepływ przez zimny kolektor. Jest to szczególnie ważne:

• wieczorem,

• przy nagłym zachmurzeniu,

• podczas chłodnych lub wietrznych dni,

• w okresach przejściowych,

• przy kolektorach zamontowanych w miejscu narażonym na szybkie wychładzanie.

Współpraca z funkcją ochrony przed zamarzaniem

Sterownik AS Control 4 może wykorzystywać pomiar z czujnika solarnego również w ramach funkcji ochrony instalacji przed niską temperaturą. Do korzystania z tej funkcji wymagane jest podłączenie czujnika solarnego.

Ochrona programowa nie zastępuje prawidłowego przygotowania instalacji do zimy. Jeżeli kolektory, rurociągi lub zawory znajdują się w miejscu narażonym na mróz, instalację należy zabezpieczyć zgodnie z zaleceniami producenta systemu solarnego.

W szczególności może być konieczne:

• całkowite spuszczenie wody z kolektorów,

• opróżnienie przewodów,

• ustawienie zaworów w odpowiedniej pozycji,

• zabezpieczenie elementów przed zamarzaniem,

• wyłączenie instalacji na okres zimowy.

Kompatybilność

Czujnik jest przeznaczony do współpracy ze sterownikiem:

• AS Control 4.

Przed zakupem do innego modelu sterownika należy potwierdzić kompatybilność elektryczną i pomiarową. Czujnika nie należy traktować jako uniwersalnego zamiennika do każdego regulatora solarnego.

Dane produktu

Co jest potrzebne do sterowania ogrzewaniem solarnym?

Sam czujnik solarny jest elementem pomiarowym i nie steruje bezpośrednio przepływem wody. Do wykonania kompletnego systemu mogą być potrzebne:

• sterownik AS Control 4,

• czujnik solarny,

• czujnik temperatury wody,

• kolektory lub absorbery solarne,

• zawór z kompatybilnym siłownikiem albo pompa solarna,

• odpowiednio wykonany układ by-pass,

• pompa filtracyjna,

• przewody elektryczne i sterujące,

• instalacja hydrauliczna dostosowana do wymaganego przepływu.

Liczba i rodzaj elementów zależą od projektu instalacji.

Gdzie zamontować czujnik solarny?

Czujnik powinien być zamontowany w miejscu, które pozwala wiarygodnie odczytywać temperaturę instalacji solarnej. Lokalizację należy dobrać zgodnie z instrukcją AS Control 4 oraz zaleceniami producenta kolektorów.

Niewłaściwe miejsce montażu może powodować błędne pomiary. Czujnika nie należy instalować w punkcie:

• stale zacienionym, jeśli kolektory znajdują się w słońcu,

• nagrzewanym przez inne urządzenie,

• narażonym na nietypowe wychładzanie,

• nieodzwierciedlającym temperatury kolektora,

• w którym może zostać mechanicznie uszkodzony.

Czujnik powinien mieć właściwy kontakt termiczny z mierzonym elementem oraz być zabezpieczony zgodnie z instrukcją montażu.

Montaż przez wyspecjalizowaną firmę basenową

Prawidłowe działanie ogrzewania solarnego zależy od miejsca montażu czujników, wykonania instalacji hydraulicznej oraz konfiguracji sterownika.

Podłączenie powinno zostać wykonane przez:

• wyspecjalizowaną firmę basenową,

• instalatora automatyki basenowej,

• elektryka posiadającego odpowiednie uprawnienia.

Po montażu należy sprawdzić, czy temperatura wyświetlana przez AS Control 4 odpowiada rzeczywistym warunkom panującym przy instalacji solarnej.

Basendom.pl – dystrybutor techniki basenowej

Basendom.pl jest dystrybutorem wielu renomowanych marek z zakresu techniki basenowej. Oferujemy elementy potrzebne do budowy, rozbudowy i automatyzacji instalacji ogrzewania basenu.

W naszej ofercie dostępne są między innymi:

• sterowniki AS Control 4,

• czujniki temperatury wody,

• czujniki solarne,

• zawory z siłownikami,

• pompy filtracyjne,

• kolektory i absorbery solarne,

• rury oraz kształtki PVC,

• pompy ciepła i wymienniki,

• pozostałe elementy automatyki basenowej.

Pomagamy dobrać czujniki oraz urządzenia wykonawcze odpowiednie do konkretnego sposobu ogrzewania basenu.

FAQ – najczęściej zadawane pytania

Do czego służy czujnik solarny AS Control 4?

Czujnik mierzy temperaturę przy kolektorze lub absorberze solarnym i przekazuje wynik do sterownika AS Control 4. Sterownik wykorzystuje pomiar do zarządzania ogrzewaniem wody.

Czy czujnik mierzy nasłonecznienie?

Nie. Jest to czujnik temperatury, a nie miernik promieniowania słonecznego.

Czy czujnik jest wymagany do ogrzewania solarnego?

Tak. Sterownik potrzebuje informacji o temperaturze instalacji solarnej, aby automatycznie decydować o uruchomieniu lub zatrzymaniu obiegu.

Czy potrzebny jest również czujnik temperatury wody?

Tak. Do automatycznej regulacji sterownik powinien znać zarówno temperaturę wody basenowej, jak i temperaturę instalacji solarnej.

Czy czujnik podgrzewa wodę?

Nie. Czujnik wykonuje wyłącznie pomiar. Podgrzewanie realizują kolektory lub absorbery solarne, a przepływem steruje zawór albo pompa obiegowa.

Czy czujnik znajduje się w zestawie ze sterownikiem?

AS Control 4 oferowany jest bez czujników. Czujnik solarny należy zamówić osobno.

Jaki jest kod czujnika solarnego?

Kod produktu czujnika solarnego do AS Control 4 to 285010.

Czy czujnik pasuje do AS Control 2?

Ta karta dotyczy czujnika przeznaczonego do AS Control 4. Kompatybilność z innymi sterownikami należy potwierdzić przed zakupem.

Czy czujnik może sterować pompą ciepła?

Nie bezpośrednio. Przekazuje wyłącznie pomiar temperatury. Pompą, zaworem lub innym urządzeniem wykonawczym zarządza sterownik AS Control 4.

Czy montaż można wykonać samodzielnie?

Ze względu na konieczność prawidłowego umiejscowienia, podłączenia i konfiguracji zalecamy montaż przez wyspecjalizowaną firmę basenową.

Czy czujnik jest potrzebny do ochrony przed mrozem?

AS Control 4 wykorzystuje czujnik solarny do funkcji ochrony przed niską temperaturą. Funkcja ta nie zastępuje jednak prawidłowego opróżnienia i zabezpieczenia instalacji na zimę.
