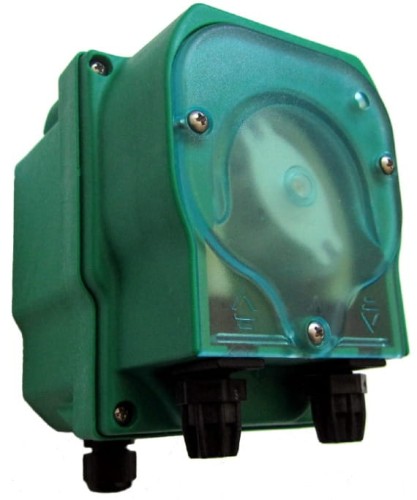

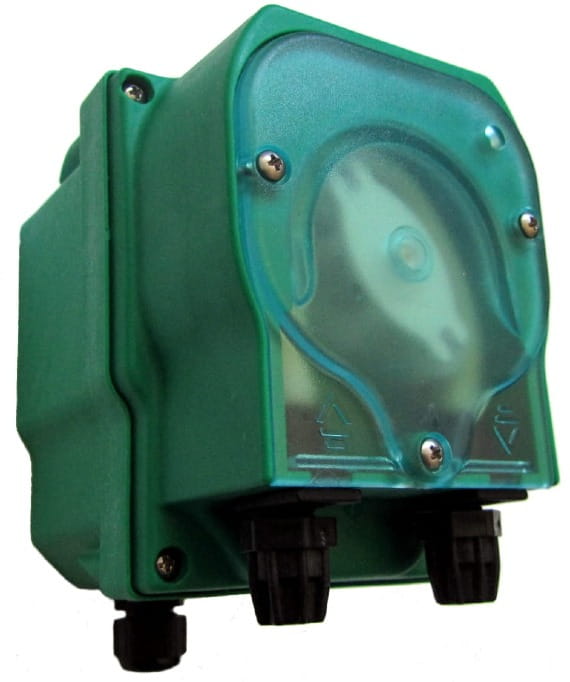

Pompa dozująca TEBAS EFka 105 wężykowa max 3l/h

Pompa dozująca TEBAS  EFKa 105 wężykowa 3l/h.

Zasada działania EFka105

to pompka perystaltyczna ze stałym natężeniem przepływu, o niewielkich rozmiarach, łatwa w instalacji i utrzymaniu, przeznaczona do montażu na ścianie.

Pompy te nadają się do wielu zastosowań, takich jak przemysł chemiczny, spożywczy, systemy dezynfekcji i basenów.

Zasada działania pompy perystaltycznej oparcie się o ciśnienie, a następnie zwolnienie w wężyku wewnętrznym (A) przez rolkę (B) zamontowaną na

uchwycie (C), która jest napędzana przez silnik.

Podwójne działanie ciśnienia i zwolnienia wężyka wytwarza siłę ssącą wzdłuż samego wężyka, który tłoczy ciecz i napędza go do przewodu wtryskowego.

Natężenie przepływu zależy od prędkości obrotowej silnika i odcinka wężyka.

W komplecie pompki EFka105 :

 1) Instrukcją Obsługi

2) Uchwytem do montażu na ścianie , śrubki i nakrętki,

3) Kablem zasilającym 2.5 m

4) Standardowym zestawem: wężyk ssący z PCW (2 m), wężyk z PE (2 m), nypel ssący-filtr i zawór wtryskowy GZ½”

MONTAŻ

Do montażu naściennego pompy, wywierć 2 otwory ustawione pionowo

w odległości 53 mm dla uchwytu pompki, a zamontuj uchwyt za pomocą

dostarczonych śrub i nakrętek.

Umieść pompkę na wsporniku i upewnij się, że instalacja jest stabilna.

Zobacz też rysunek.

Wymiary pompy Efka 105

DANE TECHNICZNE
Materiał Obudowa: PP i 30% włókna szklanego

Panel przedni: Polikarbonat
Uchwyt rolek: PBT
Rolki: Delrin (posiada naturalną smarowność)
Wewnętrzny wężyk: Santopren
Połączenia: PP

Wewnętrzny wężyk 4x6 mm
Zasilanie 230 Vac (inne napięcia na życzenie)
Maks. przepływ 4 l/h
Ciśnienie 1 bar
Otoczenie maks. 40°C /min. temperatura zależy od dozowanego środka
Zabezpieczenie IP65
Wymiary Wys. 124.5 x Dł. 84.5 x Szer. 106 mm
Waga ok. 700 g

• Instrukcja obsługi Efka 105
