Komora elektrody SF 17 z filtrem na wąż 6 × 8 mm
0
Opis

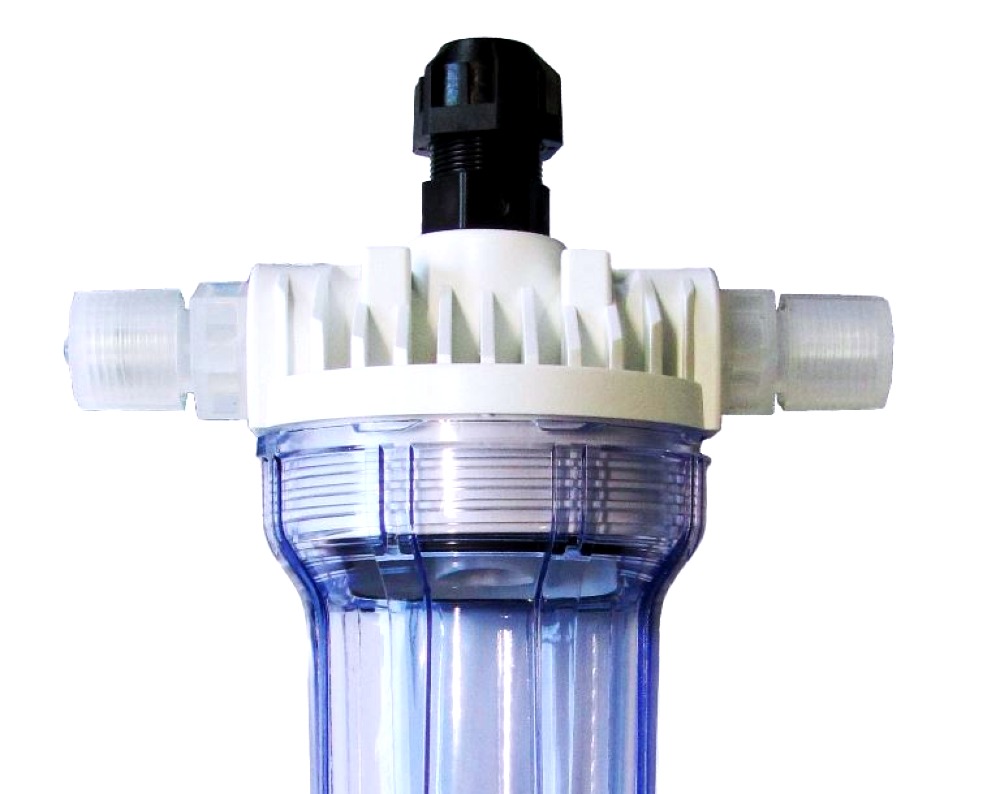

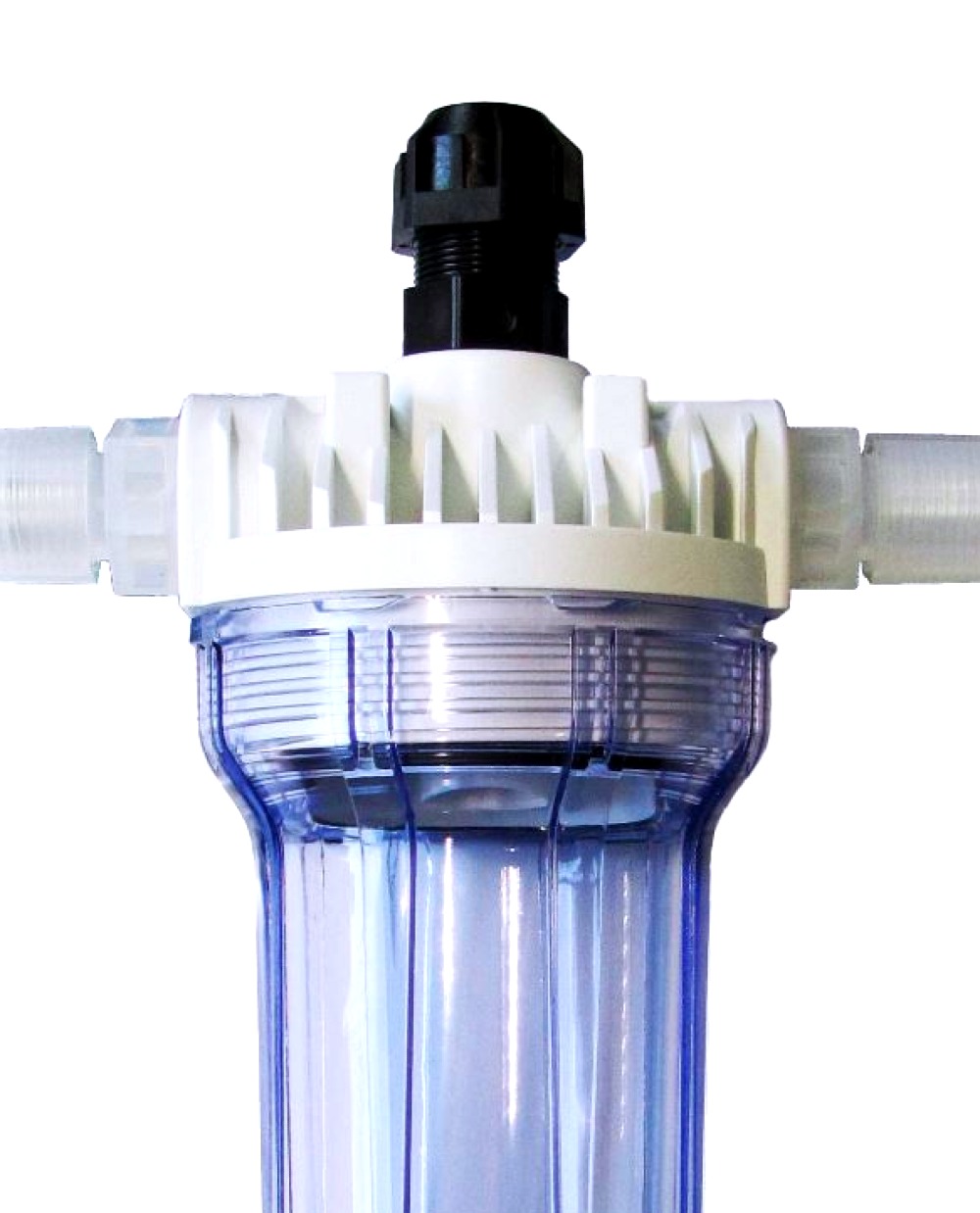

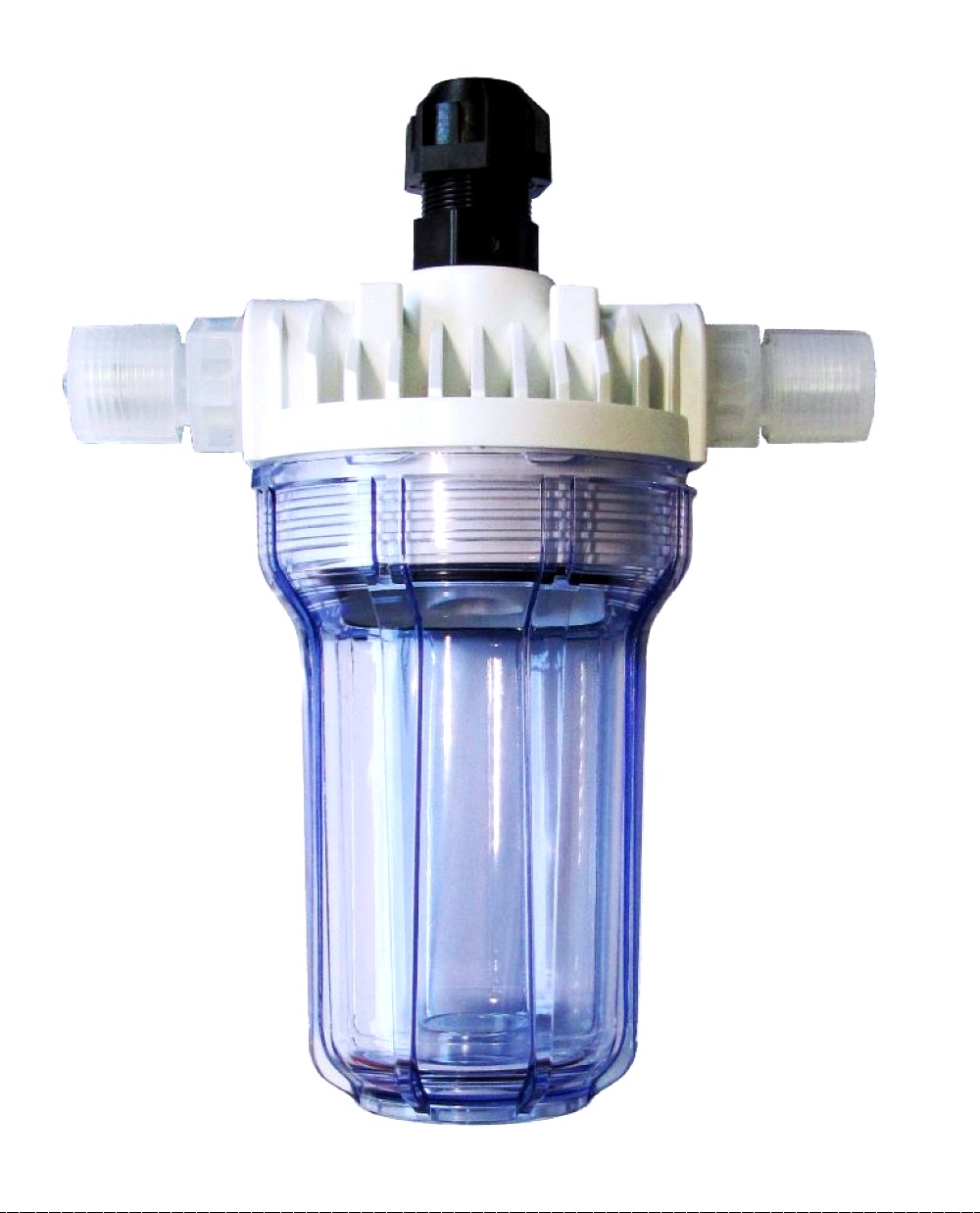

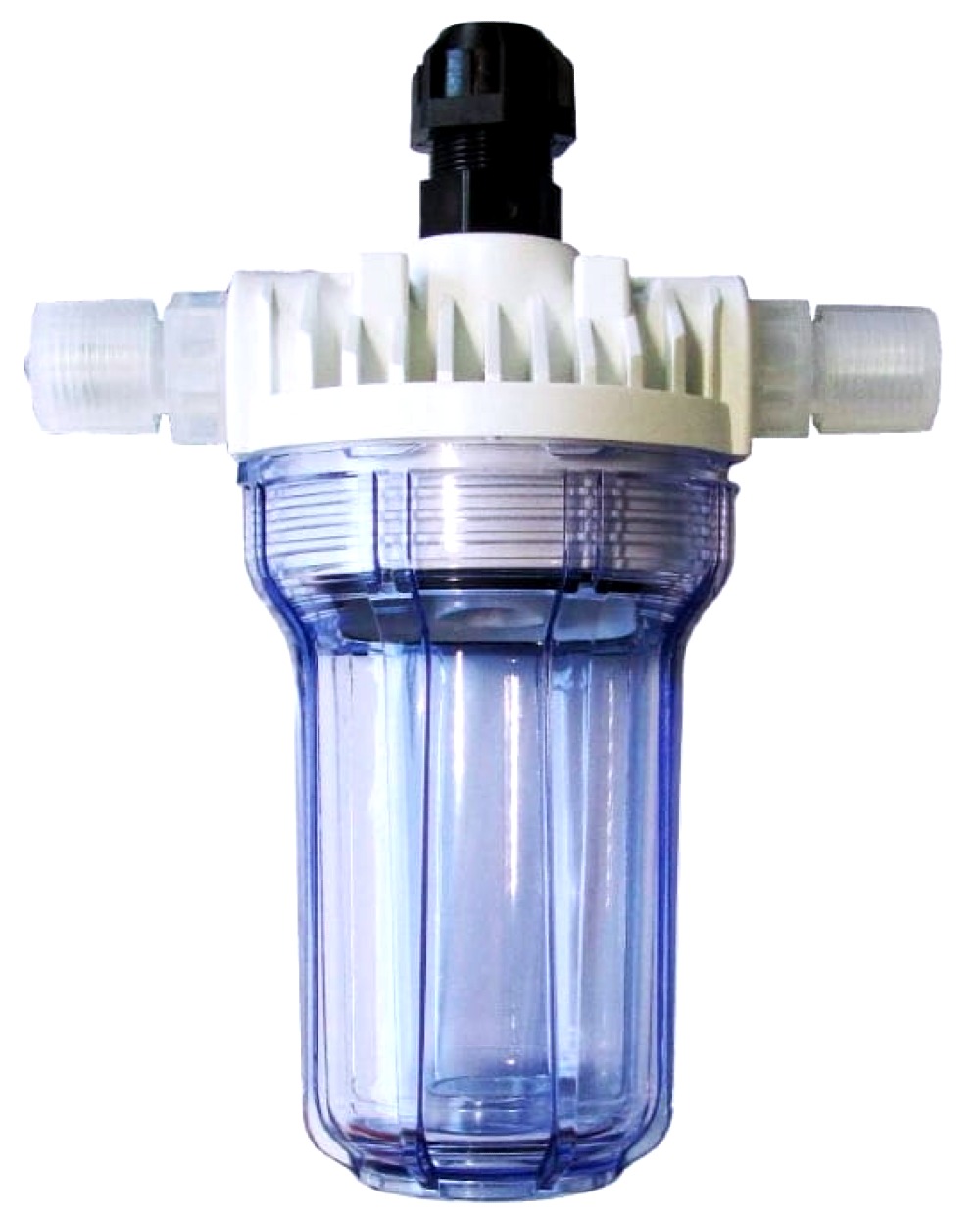

Komora elektrody z filtrem SF 17 na wąż 6 × 8 mm
Komora elektrody SF 17 z filtrem jest przeznaczona do montażu sondy pomiarowej w bocznym obiegu wody automatyki basenowej. Umożliwia prawidłowe osadzenie elektrody oraz doprowadzenie do niej próbki wody przewodem o wymiarach 6 × 8 mm.
Model SF 17 łączy funkcję obudowy elektrody i filtra wody pomiarowej. Filtr pomaga zatrzymywać zanieczyszczenia mechaniczne przed ich dotarciem do przestrzeni roboczej sondy, natomiast komora zapewnia kontrolowany przepływ próbki wokół elektrody.
Element jest przeznaczony do instalacji kontrolno-pomiarowych stosowanych w basenach i obiektach SPA. Może stanowić część układu automatycznej kontroli pH, wartości Redox/ORP lub innego parametru wody – zależnie od rodzaju zamontowanej elektrody i współpracującego regulatora.
Najważniejsze zalety komory SF 17
- łączy funkcję obudowy elektrody i filtra wody pomiarowej,
- umożliwia montaż jednej kompatybilnej elektrody pomiarowej,
- zapewnia kontakt sondy z przepływającą próbką wody,
- pomaga chronić elektrodę przed zanieczyszczeniami mechanicznymi,
- ogranicza ryzyko zabrudzenia przestrzeni pomiarowej,
- wspiera prawidłowe warunki pracy automatyki basenowej,
- jest przystosowana do węża o wymiarach 6 × 8 mm,
- ułatwia dostęp do elektrody podczas kontroli i konserwacji.
Do czego służy komora elektrody?
Elektroda nie powinna wykonywać pomiaru w przypadkowym miejscu instalacji. Do jej prawidłowej pracy potrzebny jest stabilny przepływ reprezentatywnej próbki wody pobieranej z obiegu basenowego.
Komora SF 17 tworzy wydzieloną przestrzeń pomiarową, przez którą przepływa niewielka ilość wody. Dzięki temu zamontowana sonda może w sposób ciągły kontrolować wybrany parametr i przekazywać wynik do automatu dozującego lub regulatora.
W zależności od rodzaju zastosowanej elektrody komora może pracować w układach kontrolujących między innymi:
- wartość pH wody basenowej,
- potencjał Redox/ORP,
- inne parametry obsługiwane przez kompatybilny regulator i sondę.

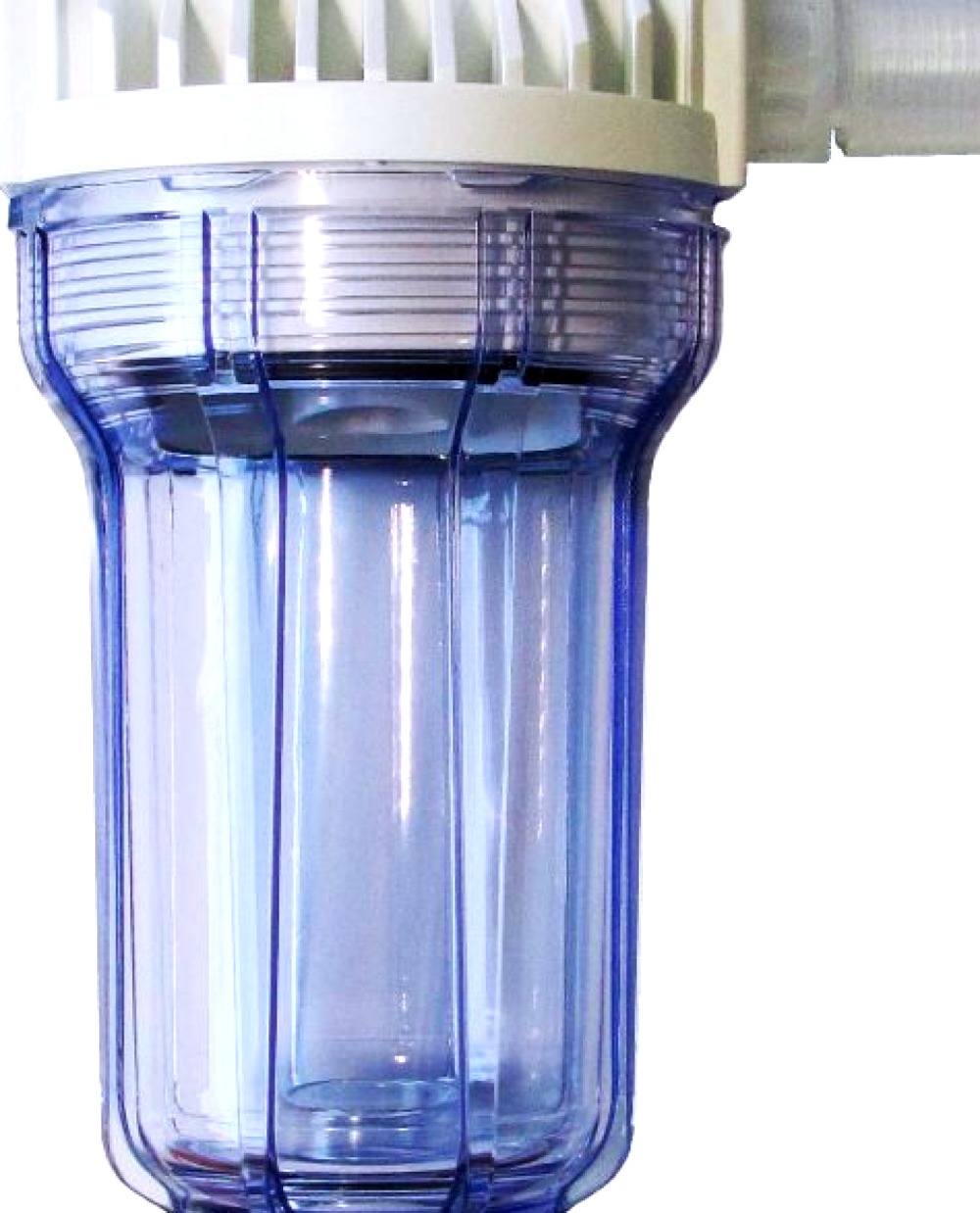

Zintegrowany filtr wody pomiarowej
Woda pobierana z instalacji basenowej może zawierać drobne zanieczyszczenia, które osadzają się w cienkich przewodach i wokół elektrody. Z czasem może to ograniczyć przepływ próbki oraz pogorszyć warunki pracy układu pomiarowego.
Filtr zastosowany w modelu SF 17 pomaga zatrzymywać zanieczyszczenia przed ich przedostaniem się do części pomiarowej. Regularna kontrola filtra i całej komory pozwala utrzymać drożność obiegu oraz ograniczyć częstotliwość zabrudzenia sondy.
Zastosowanie komory SF 17
Komora może być stosowana jako element instalacji współpracującej z:
- automatami dozującymi chemię basenową,
- regulatorami pH,
- regulatorami Redox/ORP,
- elektrodami pomiarowymi stosowanymi w technice basenowej,
- bocznymi obiegami wody pomiarowej,
- systemami uzdatniania wody w basenach prywatnych i obiektach SPA.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | SF 17 |
| Rodzaj produktu | komora i obudowa elektrody z filtrem |
| Liczba miejsc na elektrody | 1 |
| Przeznaczenie | boczny obieg wody pomiarowej |
| Rodzaj przyłącza | na wąż elastyczny |
| Wymiar węża | 6 × 8 mm |
| Średnica wewnętrzna węża | 6 mm |
| Średnica zewnętrzna węża | 8 mm |
| Filtr wody pomiarowej | tak |
| Zastosowanie | automatyka basenowa, instalacje kontrolno-dozujące |
Montaż komory pomiarowej SF 17
Komorę należy zamontować w bocznym obiegu pomiarowym, w miejscu zapewniającym łatwy dostęp do elektrody, filtra i połączeń przewodów.
- Wyłącz automatykę i zamknij dopływ wody do obiegu pomiarowego.
- Sprawdź zgodność elektrody z komorą SF 17.
- Zamontuj elektrodę zgodnie z instrukcją jej producenta.
- Podłącz wąż o wymiarach 6 × 8 mm.
- Uwzględnij kierunek przepływu, jeżeli jest oznaczony na obudowie.
- Powoli otwórz przepływ wody i odpowietrz komorę.
- Sprawdź szczelność wszystkich połączeń.
- Ustaw prawidłowy przepływ próbki zgodnie z wymaganiami regulatora.
Elektroda powinna mieć ciągły kontakt z wodą, a w komorze nie powinno pozostawać powietrze zakłócające warunki pomiaru.
Kontrola i konserwacja
Komorę, filtr i elektrodę należy regularnie kontrolować. Częstotliwość obsługi zależy od jakości wody, intensywności użytkowania basenu oraz wymagań zastosowanej automatyki.
Przegląd należy wykonać szczególnie wtedy, gdy:
- zmniejszył się przepływ wody przez komorę,
- wewnątrz pojawiły się widoczne zanieczyszczenia,
- w przewodach lub komorze znajduje się powietrze,
- odczyty elektrody stały się niestabilne,
- automat zgłasza brak przepływu albo błąd pomiaru,
- wykonywana jest kalibracja lub okresowy serwis sondy.
Podczas konserwacji należy sprawdzić drożność filtra, stan uszczelnień, przewodów i przyłączy. Elektrodę należy czyścić wyłącznie w sposób zalecany przez jej producenta.
Co obejmuje oferta?
Oferta dotyczy komory i obudowy elektrody SF 17 ze zintegrowanym filtrem, przystosowanej do węża 6 × 8 mm.
Elektroda, regulator, przewody i pozostałe elementy instalacji nie wchodzą w skład produktu, jeżeli nie zostały wyraźnie wymienione w wyposażeniu zestawu.
FAQ – najczęściej zadawane pytania
Do czego służy komora SF 17?
Komora umożliwia zamontowanie elektrody w bocznym obiegu wody pomiarowej i zapewnia jej kontakt z przepływającą próbką wody basenowej.
Ile elektrod można zamontować w komorze?
Model SF 17 jest przeznaczony do montażu jednej kompatybilnej elektrody pomiarowej.
Czy komora ma filtr?
Tak. Model SF 17 jest wyposażony w filtr pomagający chronić obieg pomiarowy i przestrzeń wokół elektrody przed zanieczyszczeniami mechanicznymi.
Czy komora pasuje do węża 6 × 8 mm?
Tak. Jest przeznaczona do węża o średnicy wewnętrznej 6 mm i średnicy zewnętrznej 8 mm.
Czy elektroda znajduje się w zestawie?
Nie, oferta dotyczy komory z filtrem. Odpowiednią elektrodę należy dobrać oddzielnie, chyba że wyposażenie konkretnego zestawu stanowi inaczej.
Czy SF 17 nadaje się do pomiaru pH i Redox?
Komora może pracować z odpowiednią elektrodą pH albo Redox/ORP, jeżeli jej konstrukcja i wymiary są zgodne z uchwytem komory.
Gdzie zamontować komorę?
Komorę montuje się w bocznym obiegu wody pomiarowej, w miejscu umożliwiającym kontrolę przepływu oraz łatwy dostęp serwisowy.
