Kolano PVC-U 45° redukcyjne 63/50 mm
5
Opis
AKADEMIA BASENDOM • ARMATURA BASENOWA

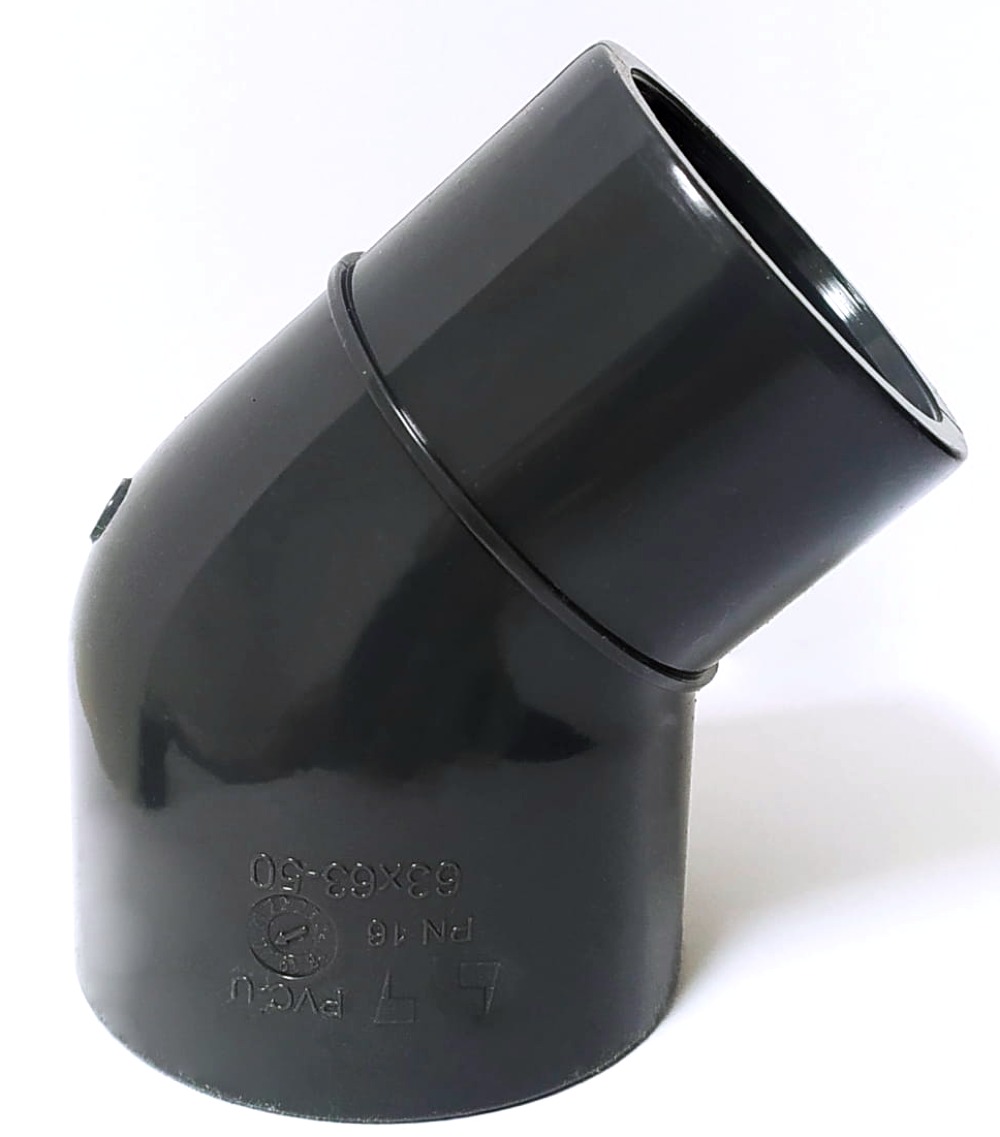

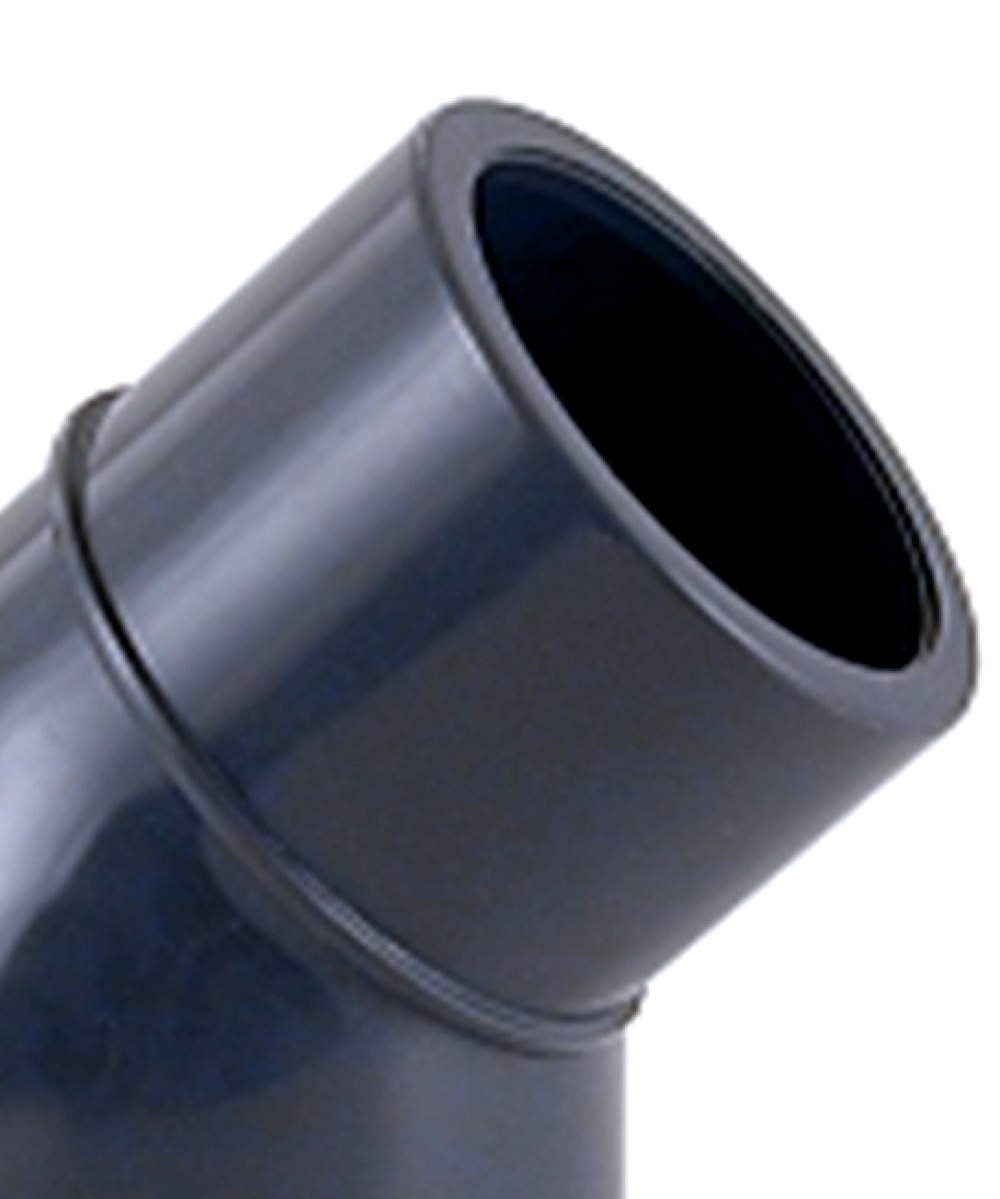

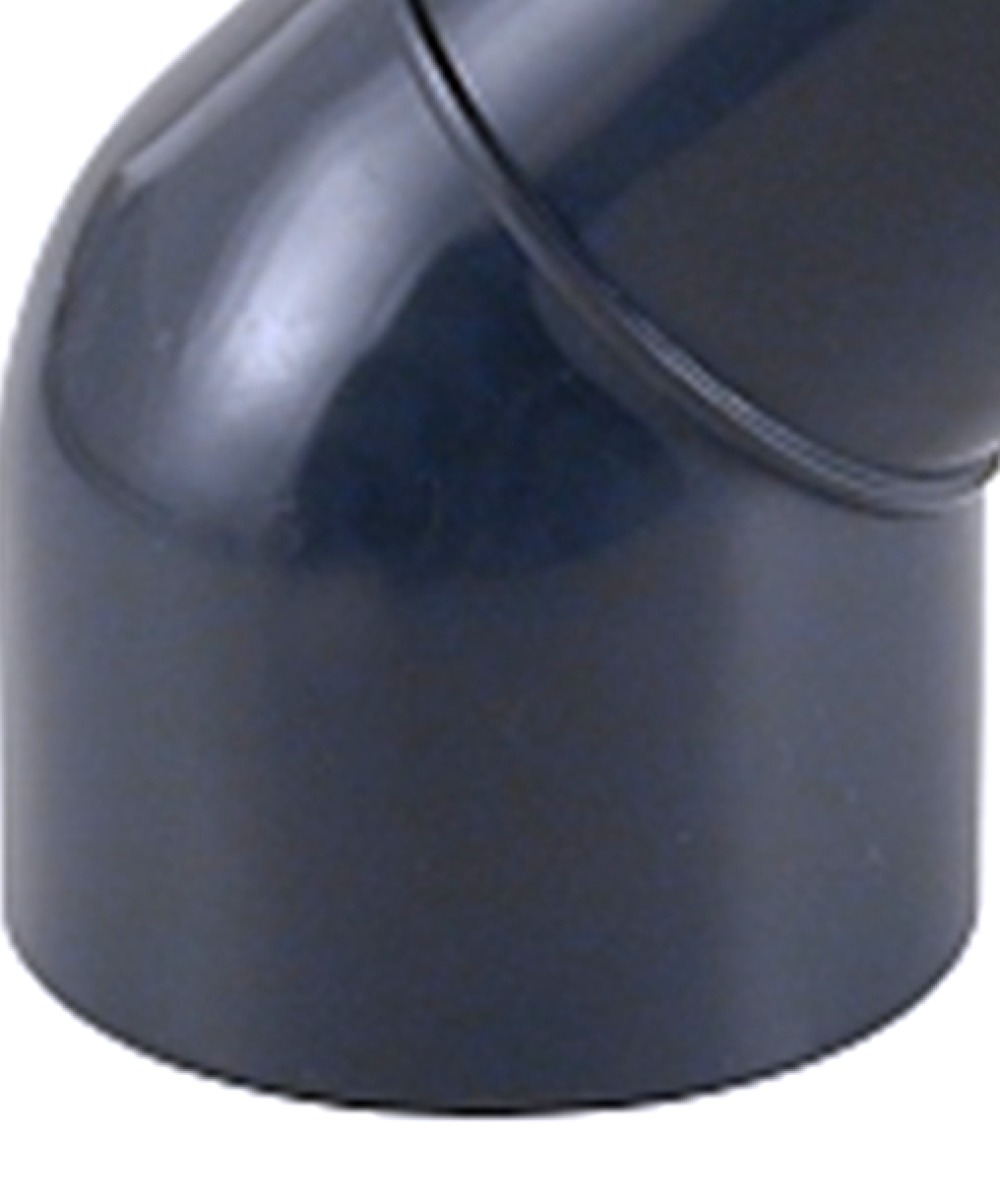

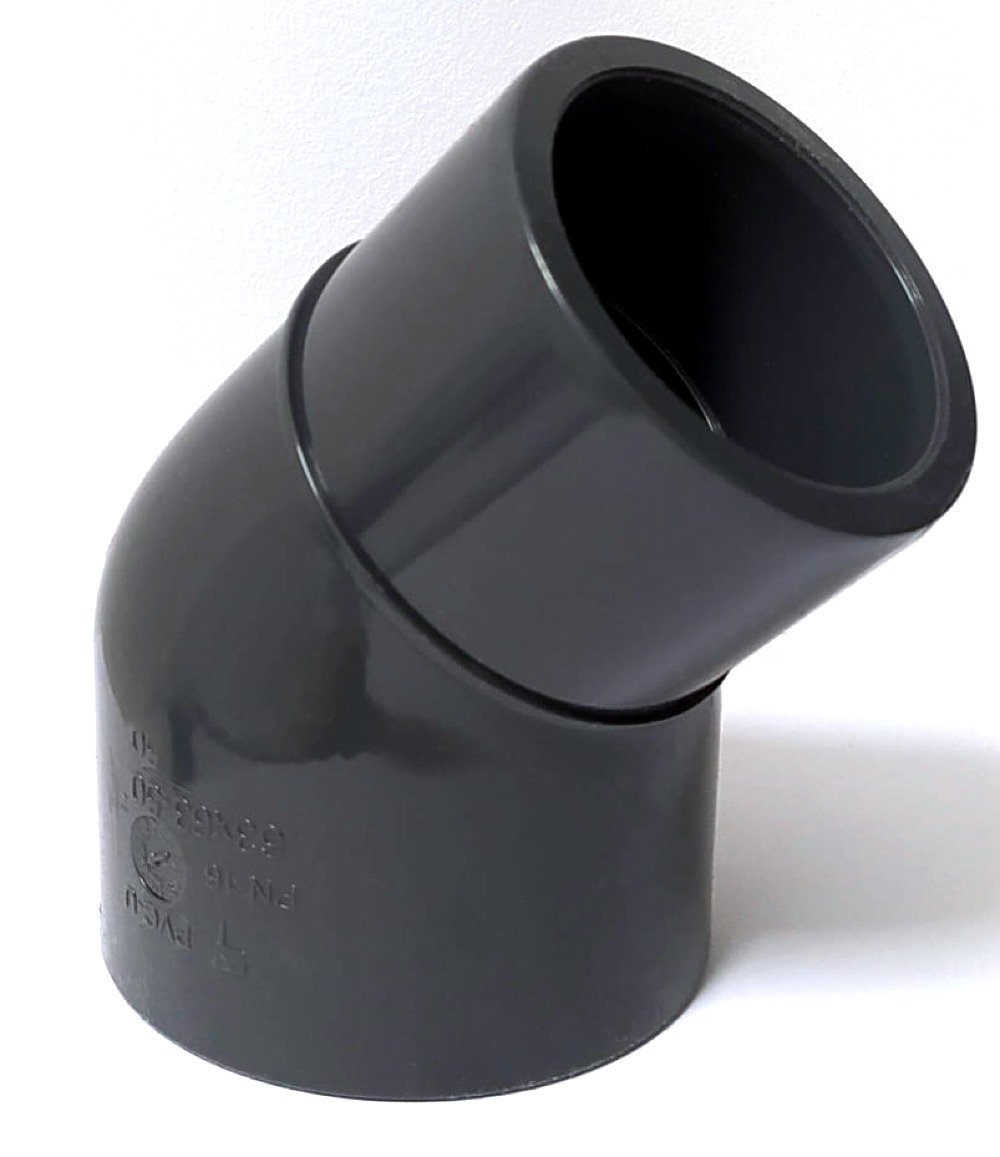

Kolano PVC-U 45° redukcyjne 63 × 63/50 mm
Zmiana kierunku instalacji i dopasowanie średnicy w jednej kształtce. Kolano nyplowe PVC-U 45° umożliwia prowadzenie rurociągu pod kątem oraz łączenie elementów instalacji basenowej w systemie klejonym. Końcówka z króćcem zewnętrznym 63 mm i kielichem wewnętrznym 50 mm pozwala dopasować sposób montażu do układu rur.
Dlaczego warto wybrać to kolano?
- Zmiana kierunku o 45° – ułatwia dopasowanie przebiegu rur do rozmieszczenia urządzeń w pomieszczeniu technicznym basenu.
- Przejście z 63 na 50 mm – wewnętrzny kielich końcówki redukcyjnej umożliwia podłączenie rury 50 mm.
- Króciec zewnętrzny 63 mm – pozwala wkleić kolano bezpośrednio w odpowiedni kielich innej kształtki.
- Wykonanie z PVC-U – materiał stosowany w klejonych instalacjach ciśnieniowych.
- Trwały montaż – połączenie wykonuje się klejem przeznaczonym do ciśnieniowych instalacji PVC-U.
Jak pasują do siebie przyłącza 63 i 50 mm?
Kolano ma dwa ramiona. Oznaczenie KW × KZ/KW opisuje kielich po jednej stronie oraz dwa alternatywne sposoby wykorzystania końcówki po drugiej stronie.
Pierwsza strona: KW 63 mm
Kielich wewnętrzny przeznaczony do wklejenia rury o średnicy zewnętrznej 63 mm.
Druga strona: KZ 63 mm / KW 50 mm
Tę końcówkę wykorzystujesz na jeden z dwóch sposobów:
- KW 50 mm: wklejasz rurę 50 mm do wnętrza kolana.
- KZ 63 mm: wklejasz zewnętrzny króciec kolana w kielich 63 mm innej kształtki.
Wskazówka Akademii Basendom
Dobieraj kształtkę według średnicy i sposobu połączenia. Rura 63 mm pasuje do kielicha KW 63 mm. Króciec KZ 63 mm jest natomiast przeznaczony do wklejenia w kielich innej kształtki. Przed nałożeniem kleju sprawdź średnice, głębokość osadzenia i ustawienie kolana.
Dane techniczne
| Rodzaj produktu | Kolano nyplowe redukcyjne |
|---|---|
| Kąt | 45° |
| Materiał | PVC-U – nieplastyfikowany polichlorek winylu |
| Przyłącza | KW 63 mm × KZ 63 mm / KW 50 mm |
| Sposób łączenia | Klejenie |
| Maksymalne ciśnienie robocze | 10 bar – z uwzględnieniem warunków pracy instalacji |
| Norma | EN ISO 1452-3 |
| Kolor | Szary |
| Kod produktu | 0110069BV50 |

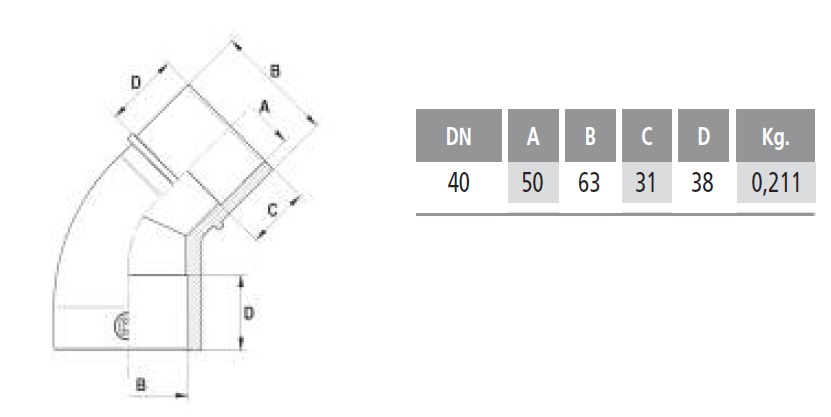

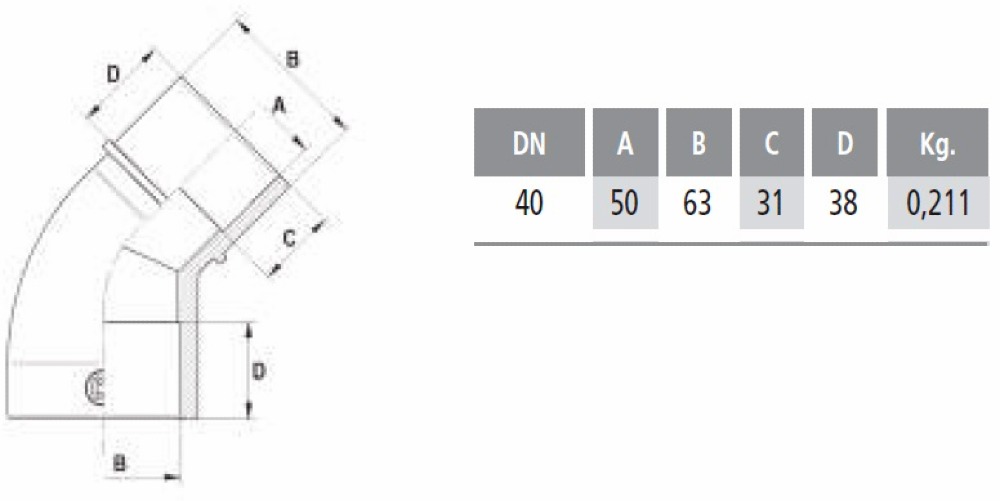

Rysunek techniczny i wymiary kolana PVC-U 45°
Sprawdź wymiary kształtki przed montażem, aby dopasować ją do dostępnego miejsca i pozostałych elementów instalacji.
Kliknij rysunek, aby otworzyć go w pełnym rozmiarze.
| DN | A | B | C | D | Masa |
|---|---|---|---|---|---|
| 40 | 50 mm | 63 mm | 31 mm | 38 mm | 0,211 kg |
Wartości przepisane z rysunku zamieszczonego w galerii produktu. DN jest oznaczeniem nominalnym; przy doborze połączeń sprawdź średnice powierzchni klejenia oraz oznaczenia KW/KZ.
Gdzie zastosować kolano redukcyjne 45°?
Kształtka sprawdzi się podczas budowy i modernizacji instalacji filtracyjnej oraz obiegowej basenu. Ułatwia dopasowanie rurociągu do dostępnego miejsca i wykonanie przejścia między przyłączami 63 oraz 50 mm.
Przed zastosowaniem redukcji uwzględnij wymagany przepływ wody. Zmniejszenie średnicy rurociągu powinno wynikać z projektu instalacji i parametrów podłączanych urządzeń.
Dobierz pozostałe kolana PVC do instalacji basenowej oraz redukcje, nyple i łączniki basenowe.
Montaż – o czym pamiętać?
- Sprawdź dopasowanie. Ustal sposób wykorzystania końcówki redukcyjnej i położenie kolana.
- Przygotuj rurę. Przytnij ją prostopadle, usuń zadziory i przygotuj krawędź zgodnie z instrukcją systemu.
- Oczyść powierzchnie. Zastosuj preparat przeznaczony do przygotowania PVC-U do klejenia.
- Wykonaj połączenie. Użyj kleju do ciśnieniowych instalacji PVC-U i postępuj według instrukcji jego producenta.
- Odczekaj przed uruchomieniem. Zachowaj wymagany czas wiązania przed napełnieniem instalacji i próbą ciśnieniową.
Ważne przy montażu
Połączenie klejone jest nierozłączne. W miejscu wymagającym późniejszego demontażu przewidź odpowiedni śrubunek. Czas wiązania kleju dobierz według instrukcji producenta – zależy on między innymi od temperatury, średnicy połączenia i ciśnienia pracy.
FAQ – pytania klientów
Czy tym kolanem połączę rurę 63 mm z rurą 50 mm?
Tak. Rurę 63 mm wkleja się do kielicha KW 63 mm, a rurę 50 mm do wewnętrznego kielicha końcówki redukcyjnej.
Dlaczego kolano ma oznaczenie KW/KZ/KW?
Jedna strona ma kielich KW 63 mm. Druga łączy zewnętrzny króciec KZ 63 mm i wewnętrzny kielich KW 50 mm. Wybierasz sposób podłączenia odpowiedni do instalacji.
Czy KZ oznacza gwint zewnętrzny?
Nie. KZ oznacza klejenie zewnętrzne. Gwint zewnętrzny oznacza się skrótem GZ. Ten model jest przeznaczony do połączeń klejonych.
Czy do montażu potrzebna jest taśma teflonowa?
Nie. Kolano nie ma połączeń gwintowanych. Do montażu stosuje się klej przeznaczony do ciśnieniowych instalacji PVC-U oraz odpowiedni preparat do przygotowania powierzchni.
Kiedy po klejeniu można uruchomić filtrację?
Po upływie czasu określonego przez producenta kleju dla danych warunków montażu i pracy. Przed uruchomieniem sprawdź połączenia oraz wykonaj próbę szczelności zgodnie z wymaganiami instalacji.
Dobierz połączenie z pomocą Basendom
Potrzebujesz pomocy w dopasowaniu kolana do instalacji? Prześlij zdjęcie miejsca montażu i wymiary przyłączy na biuro@basendom.pl. Pomożemy dobrać elementy do Twojego basenu.
