Kolano nyplowe 45 redukcja KW/KZ/KW 50/50/40mm PVC
5
Opis
AKADEMIA BASENDOM • ARMATURA BASENOWA

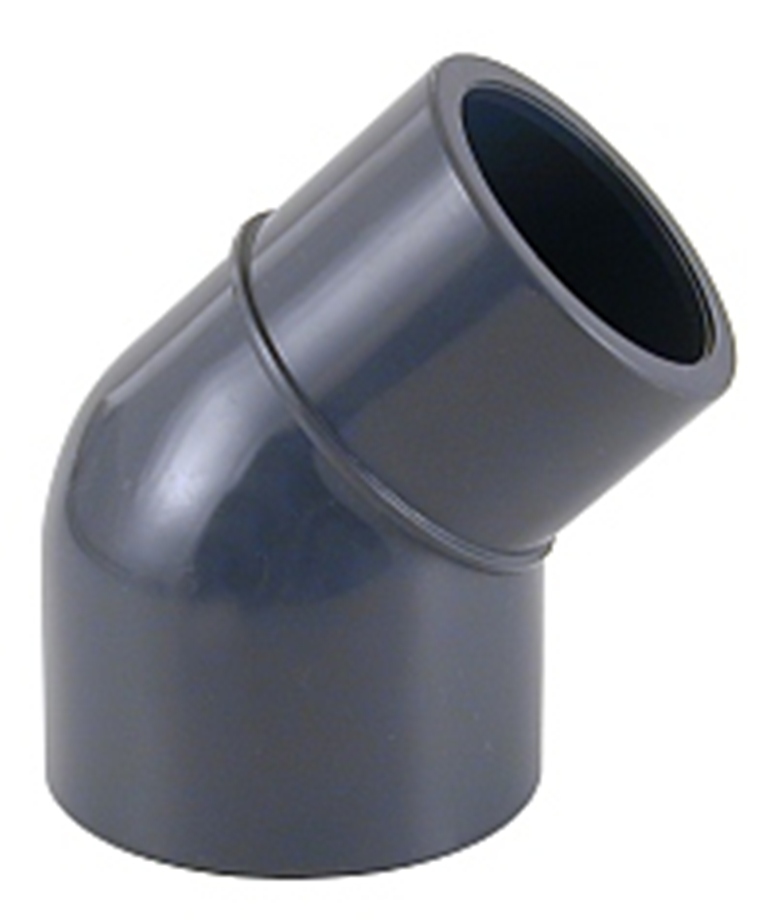

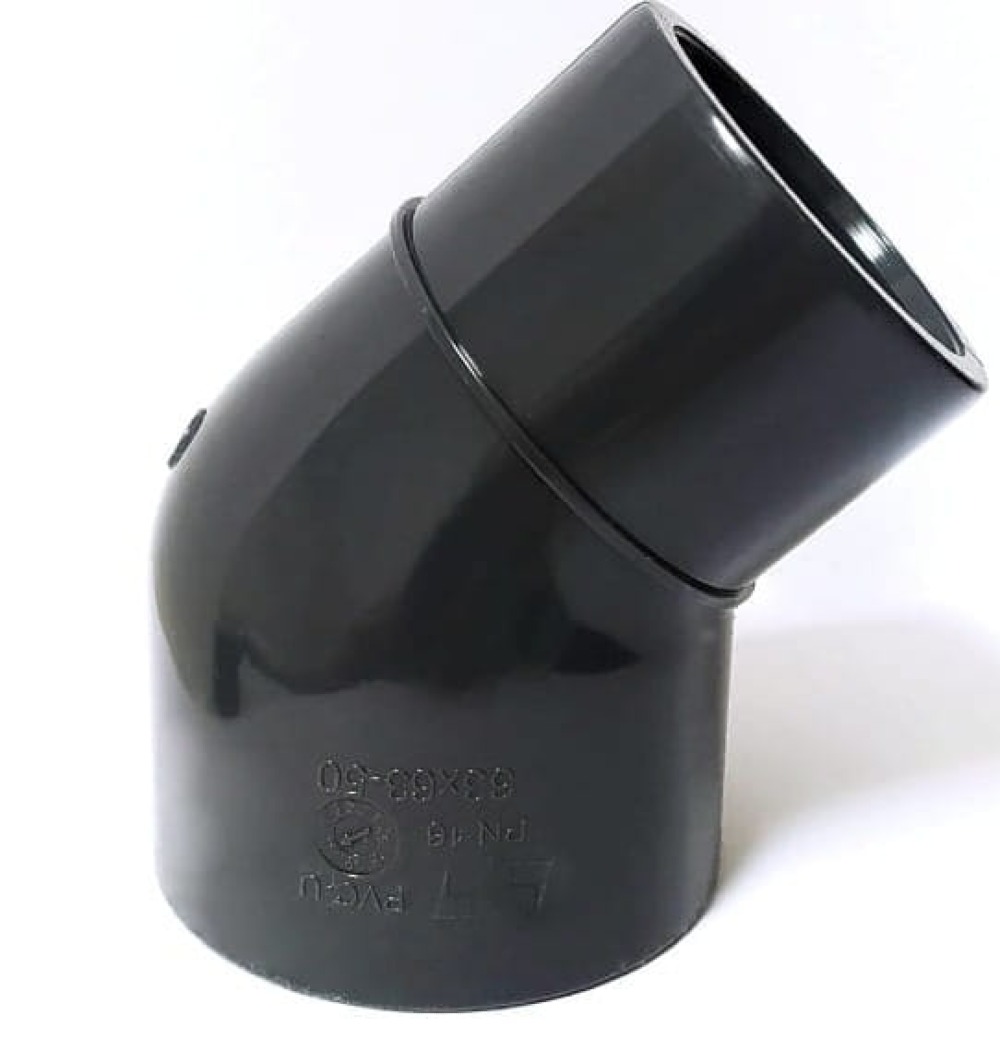

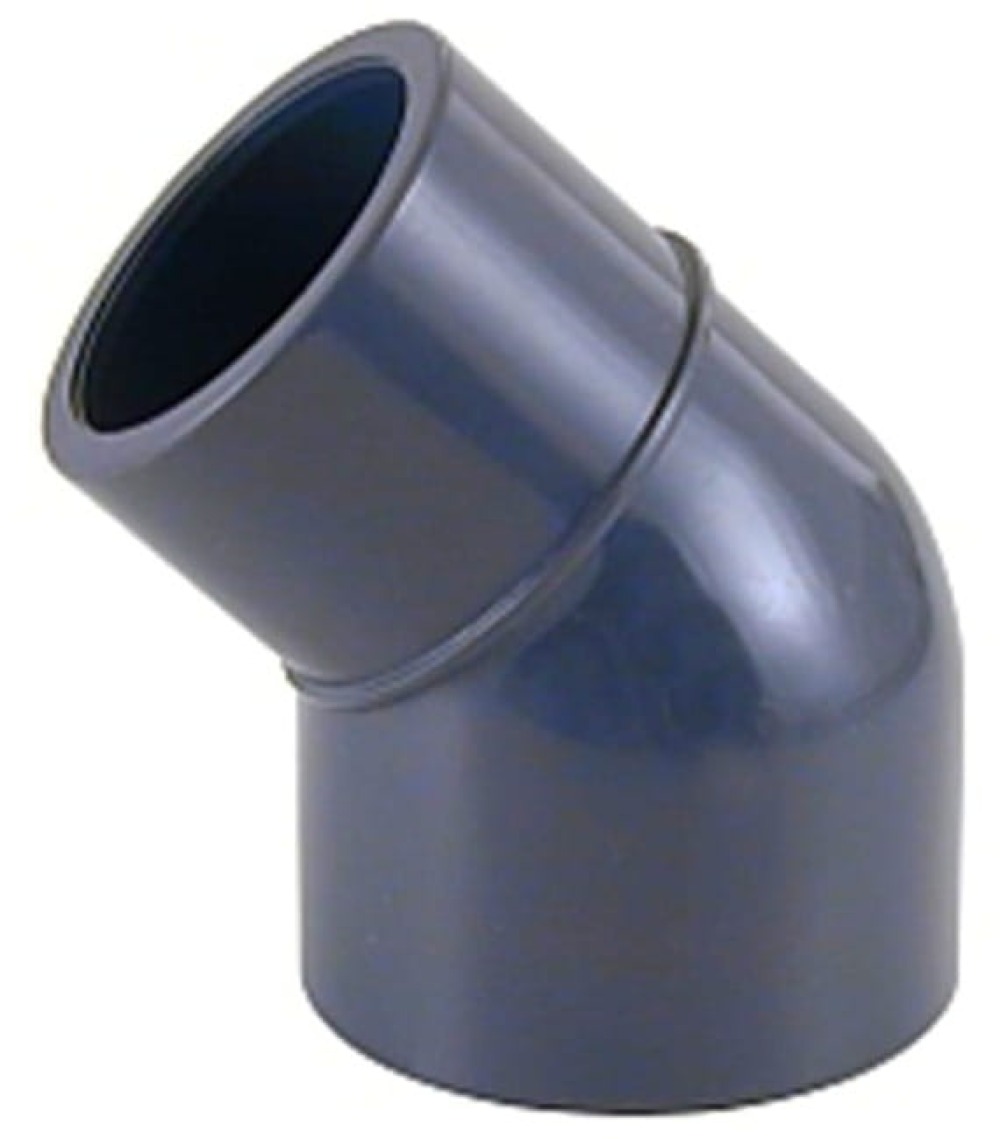

Kolano nyplowe redukcyjne PVC-U 45° 50 × 50/40 mm
Zmień kierunek rurociągu i dopasuj połączenie do instalacji 50 lub 40 mm. Kolano redukcyjne PVC-U 45° to kształtka do klejonych instalacji basenowych. Z jednej strony ma kielich wewnętrzny 50 mm, a z drugiej króciec zewnętrzny 50 mm z kielichem wewnętrznym 40 mm. Taka budowa pozwala wybrać sposób podłączenia odpowiedni do układu rur i kształtek.
Dlaczego warto wybrać to kolano?
- Zmiana kierunku o 45° – ułatwia prowadzenie rur przy urządzeniach i w pomieszczeniu technicznym basenu.
- Możliwość przejścia z 50 na 40 mm – wewnętrzny kielich końcówki redukcyjnej przyjmuje rurę o średnicy zewnętrznej 40 mm.
- Króciec zewnętrzny 50 mm – umożliwia bezpośrednie wklejenie tej końcówki w dopasowany kielich innej kształtki.
- Wykonanie z PVC-U – materiał stosowany w klejonych instalacjach ciśnieniowych.
- Trwałe połączenie klejone – przeznaczone do montażu z użyciem kleju do ciśnieniowych instalacji PVC-U.
Co oznacza KW/KZ/KW 50/50/40 mm?
Oznaczenia opisują powierzchnie przeznaczone do klejenia. KW to klejenie wewnętrzne – rurę wsuwa się do kielicha. KZ to klejenie zewnętrzne – króciec kolana wsuwa się do kielicha drugiej kształtki.

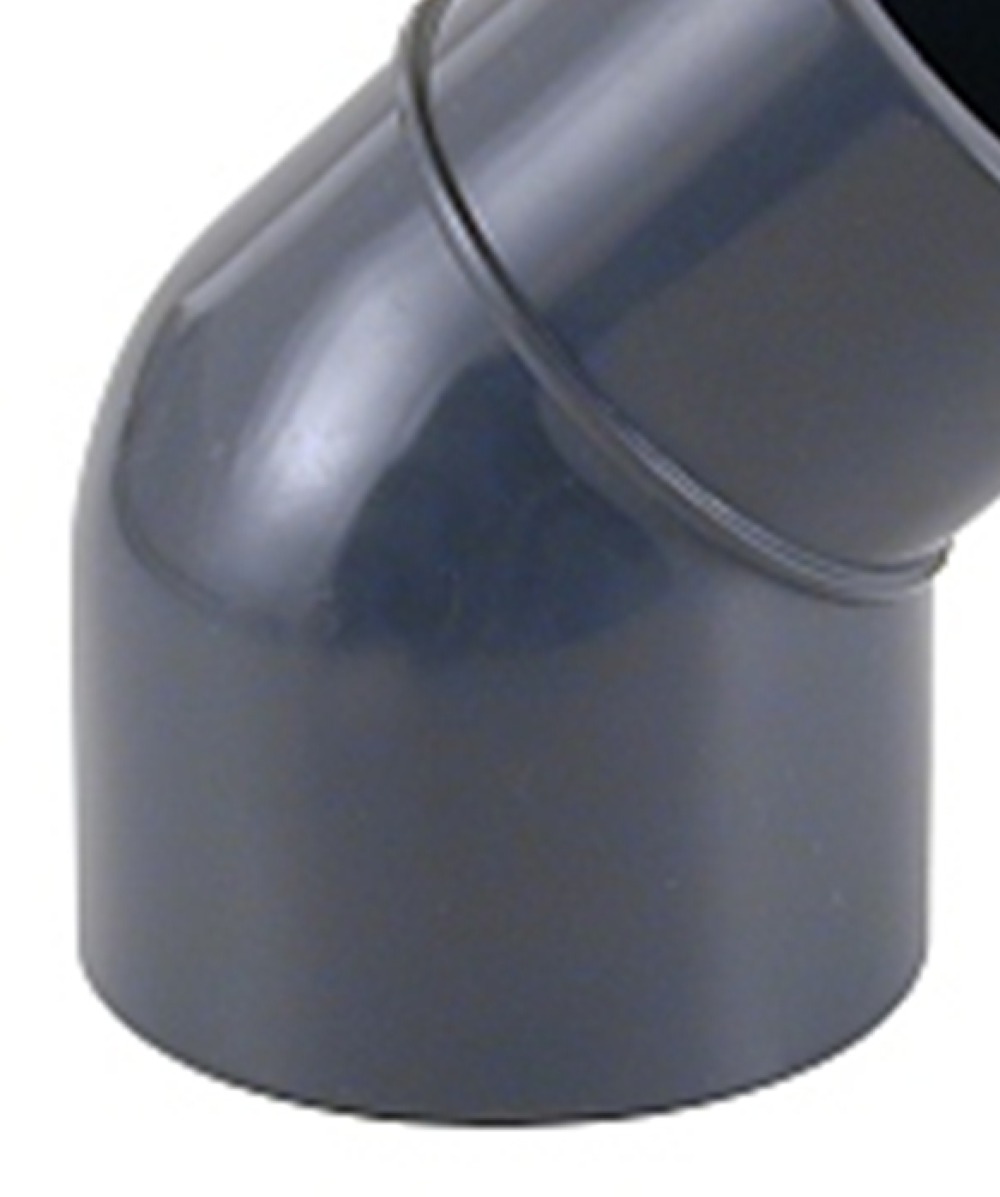

Pierwsza strona: kielich KW 50 mm
Przeznaczona do wklejenia rury o średnicy zewnętrznej 50 mm.

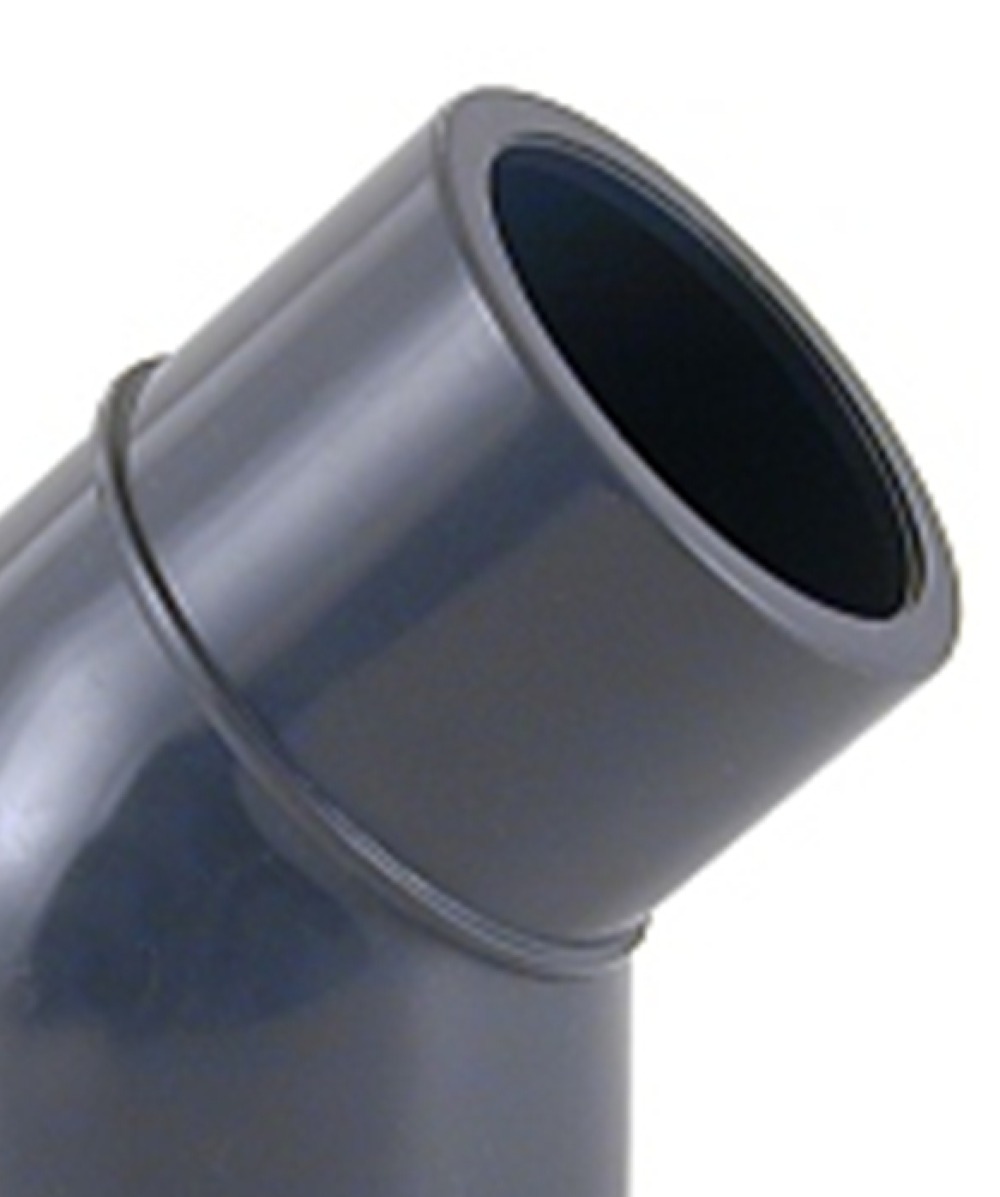

Druga strona: króciec KZ 50 mm / kielich KW 40 mm
Tę końcówkę wykorzystujesz na jeden z dwóch sposobów:
- KW 40 mm: wklejasz rurę 40 mm do wnętrza końcówki.
- KZ 50 mm: wklejasz zewnętrzny króciec kolana w kielich 50 mm innej kształtki.
Wskazówka Akademii Basendom
Sprawdź zarówno średnicę, jak i rodzaj przyłącza. Rura 50 mm pasuje do kielicha KW 50 mm. Króciec KZ 50 mm należy natomiast wkleić w odpowiedni kielich innej kształtki. Oznaczenie KZ nie oznacza gwintu zewnętrznego.
Dane techniczne
| Rodzaj produktu | Kolano nyplowe redukcyjne |
|---|---|
| Kąt | 45° |
| Materiał | PVC-U – nieplastyfikowany polichlorek winylu |
| Przyłącza | KW 50 mm × KZ 50 mm / KW 40 mm |
| Sposób łączenia | Klejenie |
| Maksymalne ciśnienie robocze | 10 bar |
| Norma | EN ISO 1452-3 |
| Kolor | Szary |
| Masa według rysunku | 0,128 kg |
| Kod produktu | 652050 |

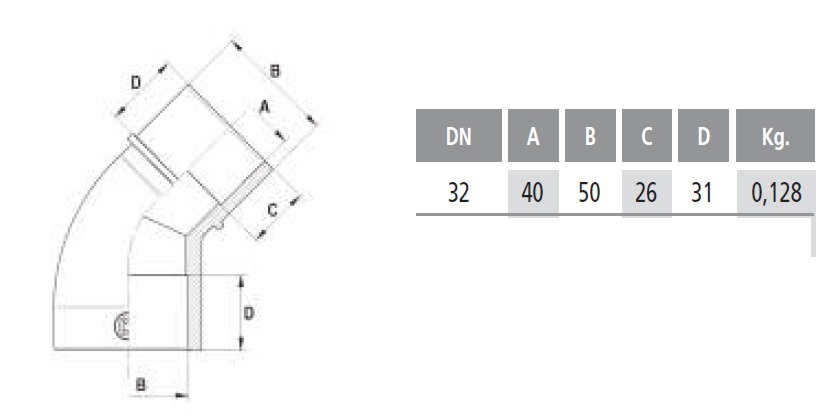

Rysunek techniczny i wymiary
Przed montażem sprawdź wymiary kolana i ilość miejsca potrzebnego do osadzenia rur. Oznaczenia literowe w tabeli odpowiadają oznaczeniom na rysunku.
Kliknij rysunek, aby otworzyć go w pełnym rozmiarze.
| DN | A | B | C | D | Masa |
|---|---|---|---|---|---|
| 32 | 40 mm | 50 mm | 26 mm | 31 mm | 0,128 kg |
Jak czytać oznaczenie DN?
Widoczne na rysunku DN 32 jest oznaczeniem nominalnym. Przy doborze rur i kształtek kieruj się średnicami powierzchni klejenia: KW 50 mm oraz KZ 50 mm / KW 40 mm.
Zastosowanie w instalacji basenowej
Kolano można wykorzystać w rurociągach filtracyjnych i obiegowych basenu, przy dopasowywaniu przebiegu rur do rozmieszczenia urządzeń oraz podczas modernizacji istniejącej instalacji.
Przejście z rury 50 mm na 40 mm powinno uwzględniać wymagany przepływ i parametry podłączonych urządzeń. Mniejsza średnica rurociągu zwiększa opory przepływu, dlatego redukcję należy dobierać do potrzeb całego układu.
Sprawdź również kolana PVC do instalacji basenowych oraz redukcje, nyple i łączniki basenowe.
Jak przygotować kolano do montażu?
- Sprawdź średnice i ustawienie. Ustal, czy wykorzystasz kielich 40 mm, czy zewnętrzny króciec 50 mm.
- Przygotuj końce rur. Przytnij je prostopadle, usuń zadziory i przygotuj krawędzie zgodnie z instrukcją systemu.
- Oczyść powierzchnie klejenia. Użyj preparatu przeznaczonego do przygotowania PVC-U.
- Wykonaj połączenie. Zastosuj klej do ciśnieniowych instalacji PVC-U, przestrzegając zaleceń jego producenta.
- Zachowaj czas wiązania. Napełnienie instalacji i próbę ciśnieniową wykonaj po czasie wymaganym dla zastosowanego kleju i warunków montażu.
Zaplanuj możliwość demontażu
Połączenie klejone jest nierozłączne. Jeśli dany odcinek będzie wymagał rozłączania podczas serwisu, przewidź odpowiedni śrubunek. Taśma teflonowa nie służy do uszczelniania połączeń klejonych tego kolana.
FAQ – pytania klientów
Czy kolano umożliwia połączenie rur 50 i 40 mm?
Tak. Rurę 50 mm wkleja się do kielicha KW 50 mm, a rurę 40 mm do wewnętrznego kielicha po drugiej stronie kolana.
Czy można wkleić kolano bezpośrednio w inną kształtkę 50 mm?
Tak. Służy do tego zewnętrzny króciec KZ 50 mm. Przed montażem sprawdź dopasowanie do kielicha drugiej kształtki.
Czy kolano ma gwint?
Nie. Przyłącza KW i KZ są przeznaczone do klejenia. Oznaczenia gwintów to odpowiednio GW i GZ.
Jakiego kleju użyć do montażu?
Należy zastosować klej przeznaczony do ciśnieniowych instalacji PVC-U oraz zalecany preparat do przygotowania powierzchni. Sposób nakładania i czas wiązania określa producent kleju.

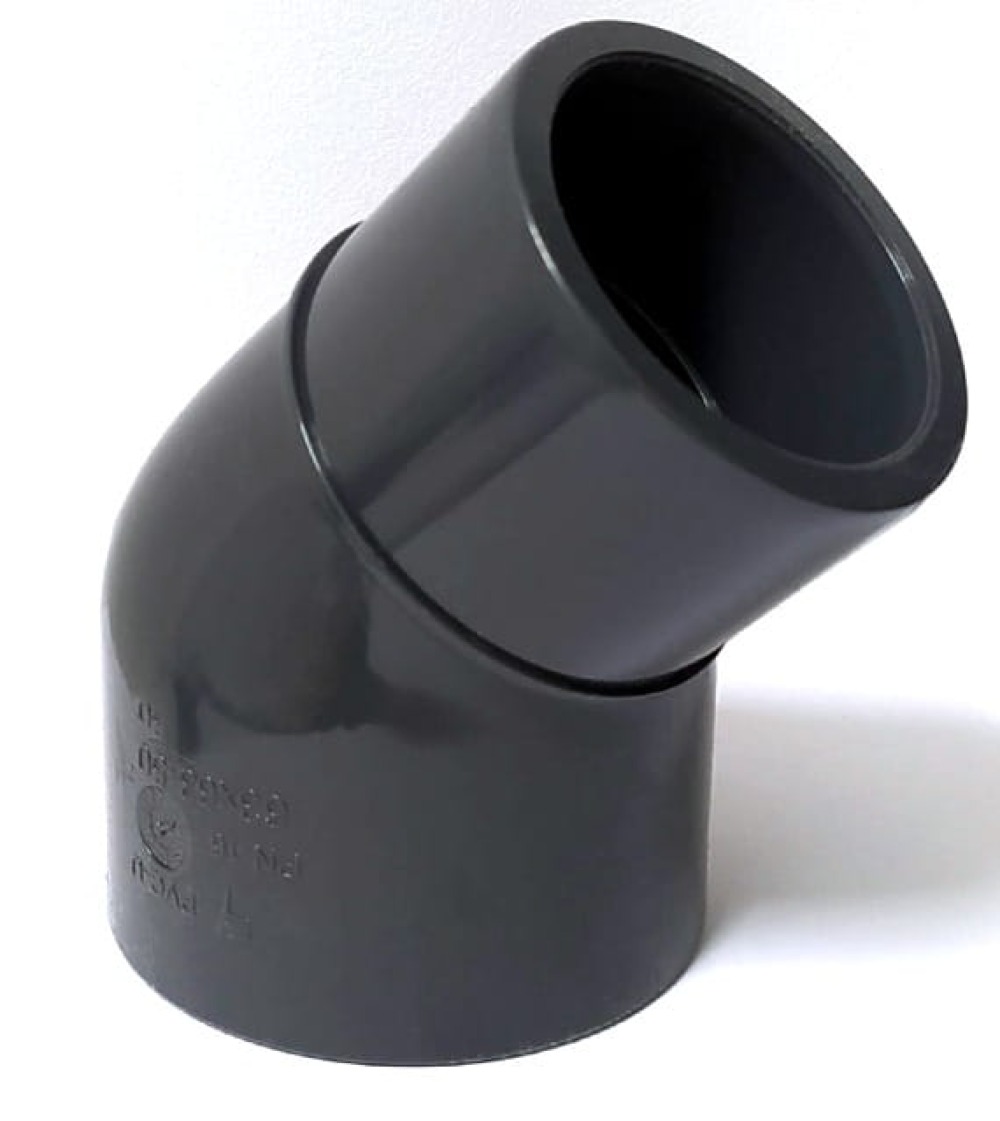

Czym ten model różni się od kolana redukcyjnego 63/50 mm?
Ten model ma przyłącza KW 50 mm oraz KZ 50 mm / KW 40 mm. Większe kolano ma przyłącza KW 63 mm oraz KZ 63 mm / KW 50 mm. Jeśli potrzebujesz większego rozmiaru, sprawdź kolano redukcyjne PVC-U 45° 63/50 mm.
Dobierz kształtki z pomocą Basendom
Potrzebujesz pomocy w połączeniu rur 50 i 40 mm? Prześlij zdjęcie miejsca montażu oraz wymiary przyłączy na biuro@basendom.pl. Pomożemy dobrać elementy do Twojej instalacji basenowej.
